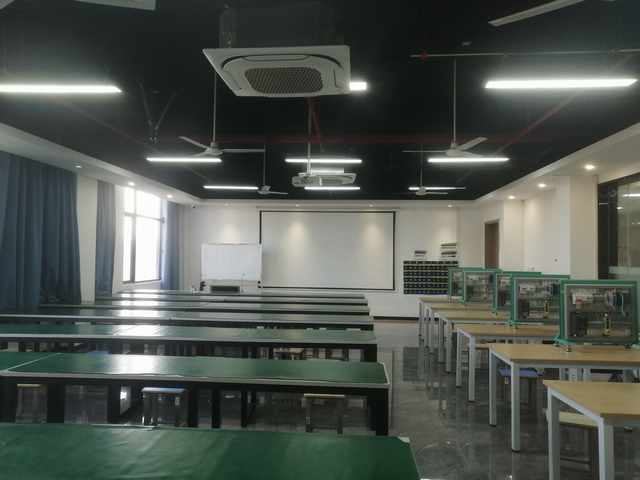

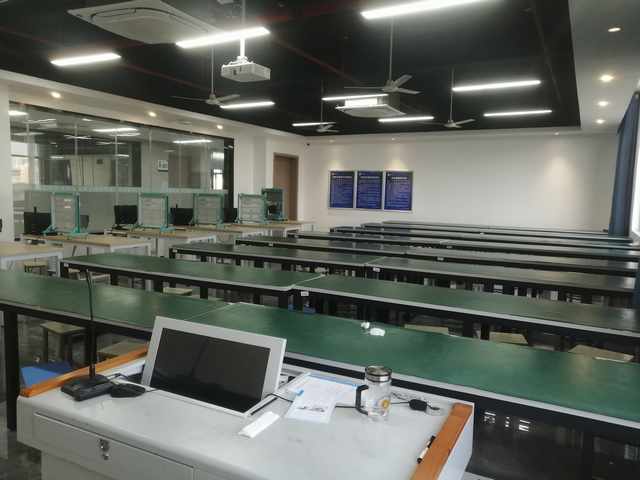

自動控制實訓室采用SIMATIC S7-1200控制器，支持多種通訊方式，設備綜合了PLC、工業總線、觸摸屏編程等技術，本實訓室主要面向自動化類專業《現場總線技術》、《工業組網與組態技術》等課程實驗實訓教學，同時可承擔學生競賽訓練、創新創業項目和教師科研等活動。本實訓室總面積100平方米，主要設備有多電梯邏輯控制仿真、小型自動化控制系統等�？砷_(kāi)設電梯機構安裝與檢測裝置調整、變頻器參數設置與操作、電梯控制程序PLC編程與調試、電梯群控功能調試、智能電梯運行與維護等實訓項目20余個。

    該電梯安裝與調整實訓室設備是上海頂邦教育設備制造有限公司根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
  為了使學生更深入、詳細地了解電梯的結構、原理，以及更方便教學，將電梯各個部分從電梯中分離出來，作為獨立的一部分。本電梯安裝與調整實訓室設備不僅可作為電梯維修工、電梯司機的培訓、考核、鑒定用，還可作為機械裝調等相關工種的實訓用。

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理。

2、漸進式安全鉗，

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm，長度2000mm×2條；

5、導軌壓板

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目

導軌的安裝。

導軌的校正。

電梯導軌國家相關標準的應知。

導靴、導軌架等典型零、部件的裝配。

2.電梯繩頭錐套安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理。

2、繩頭組合：

鋼絲繩繩頭組合8mm自鎖式繩頭組合

鋼絲繩繩頭組合10mm自鎖式繩頭組合

鋼絲繩繩頭組合13mm自鎖式繩頭組合

鋼絲繩繩頭組合16mm自鎖式繩頭組合

3、電梯專用鋼絲繩：

電梯專用鋼絲繩8mm

電梯專用鋼絲繩10mm

電梯專用鋼絲繩13mm

4、電梯鋼絲繩漲緊輪/漲繩輪裝置/直徑240/直徑320/軸承6201/6002

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

1、“插接法”的繩頭組合方法實訓；

2、“金屬套接法”的繩頭組合方法實訓；

3、“錐形套筒法”的繩頭組合方法實訓；

4、“自鎖緊楔形繩套法”的繩頭組合方法實訓；

5、鋼絲繩國家相關標準的應知。

3.電梯曳引機安裝與拆裝調試實訓設備



產品概述

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構:

1、電梯曳引機；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

曳引機的安裝、調試實訓；

減速箱的安裝、調試實訓；

曳引輪的安裝、調試實訓；

電磁制動器的安裝、調試實訓；

機座的安裝實訓；

VVVF電梯控制技術實訓。

4.電梯安全鉗安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、漸進式安全鉗；

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm；長度2000mm×2條；

5、導軌壓板；

6、轎廂架（折彎型）；

7、電梯方形油盒通用方油杯集油盒導軌潤滑；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

安全鉗的安裝、調試實訓；

限速機構的安裝、調試實訓；

緩沖器裝置的安裝、調整；

保護裝置的安裝、調整；

電梯電氣安全保護系統的安裝、設計、調試。

5.電梯轎箱門安裝與拆裝調試實訓設備




產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、中分變頻電梯門機總成：

中分進口變頻異步門機，標配進口變頻器，開門寬度800mm   門機板長度1500 mm  掛板孔距：275 mm AAD0311DK門機變頻器、適用電機輸出0.4kw、額定輸出電流2.8A、額定輸出容量1.1kVA；

3、中分電梯門刀；

4、電梯鋁地坎/轎門門60鋁地坎，電梯專用轎門鋁合金地坎，寬度60mm；

5、微科光幕/917B71/128束，長度：1000mm；

4、不銹鋼電梯轎門：1100×325mm，2扇

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

按轎廂門裝配圖裝配；

轎箱門的安裝、調試實訓；

自動開門機的安裝、調試實訓；

門套的安裝、調試實訓；

轎門不能正常開、關的故障排除。

6.電梯廳門安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、轎廂架（折彎型）；

3、電梯方形油盒通用方油杯集油盒導軌潤滑；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

安全鉗的安裝、調試實訓；

限速機構的安裝、調試實訓；

緩沖器裝置的安裝、調整；

保護裝置的安裝、調整；

電梯電氣安全保護系統的安裝、設計、調試。

7.電梯轎廂安裝與調整實訓設備


產品概述

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構

1、外表經磷化噴塑處理。

2、漸進式安全鉗；

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm；

長度2000mm×2條；

5、導軌壓板；

6、中分變頻電梯門機總成；

中分三菱式變頻異步門機，標配松下變頻器，開門寬度600mm   門機板長度1160 mm  掛板孔距：275 mm 進口門AAD0311DK機變頻器、適用電機輸出0.4kw、額定輸出電流2.8A、額定輸出容量1.1kVA;

7、中分電梯門刀;

8、電梯鋁地坎/轎門門60鋁地坎,電梯專用轎門鋁合金地坎，寬度60mm;

9、微科光幕/917B71/128束,長度：1000mm;

10、不銹鋼電梯轎門：1100×325mm,2扇;

產品工藝

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目

廳門的安裝、調試實訓；

聯動機構的安裝、調試實訓；

門套的安裝、調試實訓；

廳門不能正常開、關的故障排除。

8. ★配套電梯多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
1.電梯的基礎知識
1.1--電梯的基本構成
1.2--垂直電梯的認識
1.3--自動扶梯的認識
2.電梯結構配置
2.1升降電梯的驅動方式
2.2轎廂系統的組成
2.3重量平衡系統及導向系統
2.4電梯門系統的工作機理
2.5電梯電力拖動系統與電氣控制系統的構成
2.6安全系統的保護原理
2.7扶梯的基本結構與相關概念以及驅動方式
2.8安全裝置的保護原理
2.9扶手裝置的工作原理
3.電梯電氣信號和控制電路的功能分析及故障診斷
3.1.1--電梯電氣組成及控制信號功能認識
3.2.1--電梯運行控制原理和功能的認知
3.3.1--開關門控制電路
3.4.1--轎內指令電路和層站召喚電路的功能分析和故障診斷
3.5.1--定向選層電路
3.5.2--指層電路
3.6.1--換速電路
3.7.1--平層電路
4.電梯設備保養
4.1--曳引機的保養
4.2--限速器的保養
4.3--電梯故障時的緊急救援
4.4--轎廂的保養
4.5--電梯井道設備的保養
4.6--電梯底坑保養
4.7--電梯的維護與保養
5.電梯的安全操作規范
5.1--機房的基本操作
5.2--進出轎頂
5.3--進出底坑
5.4--操作升降電梯（1）
5.5--操作升降電梯（2）
5.6--操作扶梯
6.電梯的調試技術與故障排除
6.1--電梯調試前安全檢查
6.2--電梯慢車調試
6.3--電梯快車調試
6.4--電梯故障排除方法
7.電梯安全教育課件(19個)
8.電梯安全使用
8.1--電梯安全文明搭乘守則及應急避險措施
8.2--電梯行政管理規定與設備管理制度
9.電梯盤車應急救援
9.1--HOPE電梯盤車救援
9.2--LENY電梯盤車救援
