東風天錦EQ1121GA發動機解創運行實訓臺，天錦發動機實訓臺
2026-03-21 10:05

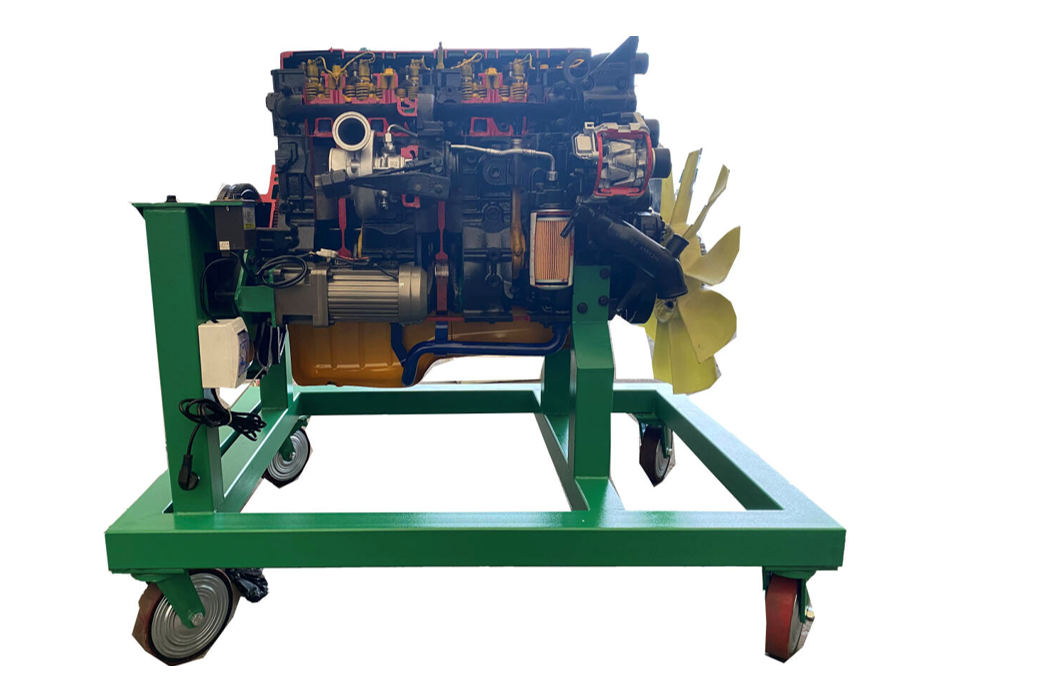

東風天錦EQ1121GA發動機解創運行實訓臺
一、產品簡介
東風天錦EQ1121GA發動機解創運行實訓臺采用翻新東風天錦康明斯ISDE300-40發動機解剖動態實訓臺柴油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示柴油發動機內外部結構和部件的運動情況，適用于柴油發動機原理和機械機構的教學。
1.東風天錦EQ1121GA發動機解創運行實訓臺采用原廠柴油發動機實物總成進行機構切剖，充分展示柴油發動機機構部分的內外結構。
2.東風天錦EQ1121GA發動機解創運行實訓臺對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示柴油發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
高壓油泵（驅協機構運行外可觀察）；
▲配套康明斯柴油共軌發動機虛擬仿真教學軟件（支持VR），要求演示
一、軟件簡介：
1、虛擬現實3D仿真系統：
以康明斯柴油共軌原裝發動機為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現混合動力系統發動機結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、虛擬現實3D仿真系統符合院�？得魉共裼凸曹壠�(chē)發動機教學大綱，對其進行子系統分解學習。
3、交互操作：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
二、軟件功能
1、仿真教學功能：可對發動機兩大機構----曲柄連桿機構（包括曲軸、連桿、活塞）、配氣機構（包括進氣門、排氣門、氣門彈簧、凸輪軸、可變氣門正時系統等）及相應組件模擬真實運轉情況還原真實發動機工作過程，可獨立運行兩大機構及子組件等.
2、物理仿真功能：通過物理仿真手段可完整的模擬出發動機進氣過程，燃油噴射過程，空氣燃油混合氣壓縮過程、混合氣燃燒以及廢氣排放過程，通過模擬氣態、火焰等物理現象真實再現燃燒室在各沖程的工作狀態。
3、虛擬拆裝教學功能：模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配發動機時必須按照科學的順序進行操作，有助于規范學生的實操標準。
4、結構認知功能：三維模型對發動機與變速器每個零部件（包括：氣缸體、氣缸蓋、曲軸、曲軸軸承、連桿、連桿軸承、活塞、活塞環、機油濾清器、機油泵、正時系統、氣門組件、氣門、室蓋）等部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
三、技術規格
外形尺寸：1400×700×1200mm(長×寬×高)
動力電源：220V±10%50Hz
單相齒輪減速電機：
額定電壓：AC220V50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
鋼管：40*40*3mm
移動腳輪：100*50mm
★要求配套在線教育課程開放平臺（提供演示視頻）:
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含winxp）軟件。
▲要求提供在線教育課程開放平臺軟件來源證明文件,原件備查。
四、基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 解剖柴油發動機總成 | 套 | 1 | |
| 單相齒輪減速電機 | 臺 | 1 | ||
| 3 | 漏電保護開關 | 個 | 1 | |
| 4 | 移動臺架(帶自鎖腳輪裝置) | 1400×700×1200mm(長×寬×高) | 臺 | 1 |
