DB-133 機電液氣控制綜合實驗平臺

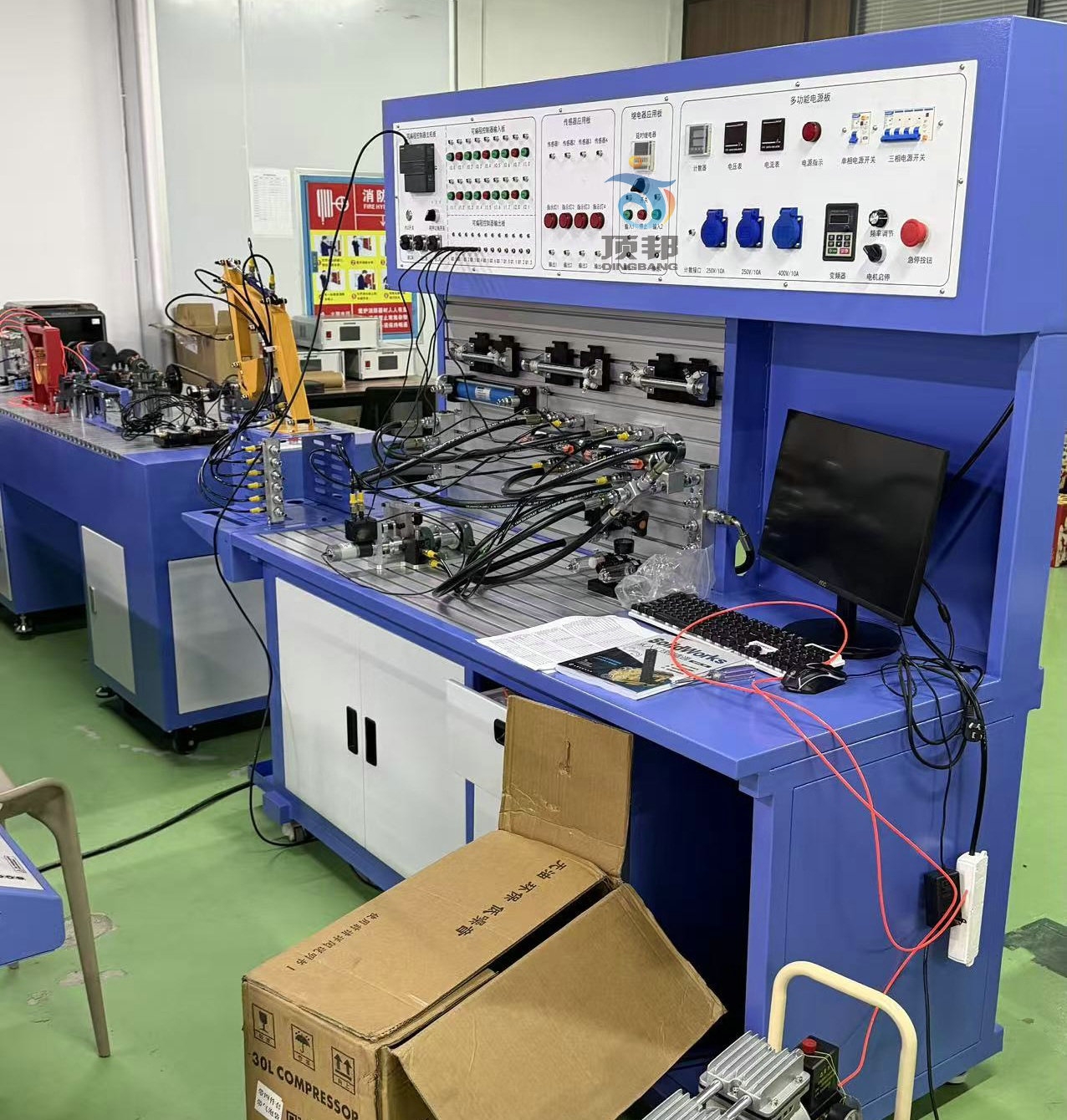

實驗臺外觀圖（僅供參考具體以實物為準）

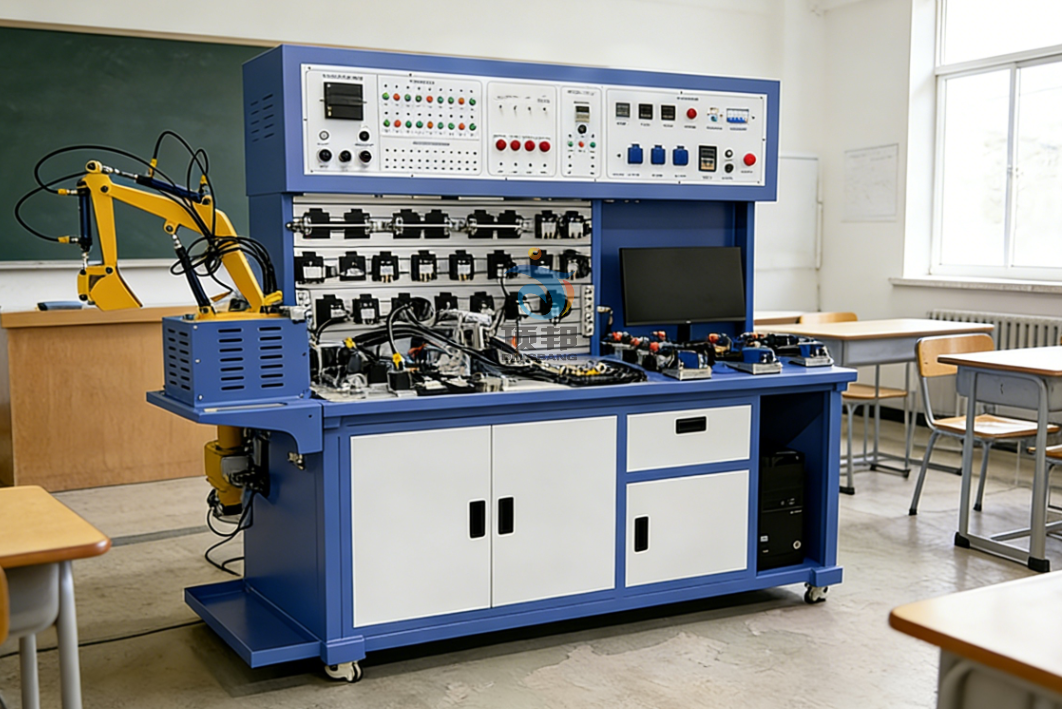

1. 產品概述實驗臺外觀圖（僅供參考具體以實物為準）
機電液氣控制綜合實驗平臺是一套專為高等教育及技能教育設計的組合式機電液綜合實驗系統。系統以“學習者為中心”，采用模塊化設計思路，打破了傳統實驗系統的固定模式。通過電路自主設計連接、PLC自主編程、液氣壓回路的自主設計與搭建，充分調動學生的參與性和積極性。
系統依據教學大綱開發，具有專業覆蓋面廣、功能全面、操作安全、課程實驗多元化等特點。從基礎實驗、課程設計到畢業設計，均可在本系統中靈活擴展，是典型的機電一體化專業綜合實驗教學平臺。
2. 系統組成與模塊配置
裝置主要由實訓工作臺、動力單元、控制單元及多個功能實訓單元組成，采用鋁合金型材結構，支持靈活搭配。
2.1 核心功能單元
• 上料實訓單元 (MK-9)：模擬自動化上料過程。
• 傳送及夾緊單元：實現物料傳送與定位夾緊功能。
• 挖機單元 (MK-7)：包含挖掘機模型及其液壓進給系統。
• 機械手實訓單元 (MK-8)：模擬工業機械手動作。
• 液壓舵機/錨機模組：機械執行機構單元。
2.2 電氣與控制模塊
• 電源控制單元 (MK-1)：系統總電源管理。
• 繼電器單元 (MK-2)：傳統繼電器控制邏輯訓練。
• 可編程控制器主機單元 (MK-3)：PLC主機，支持自主編程。
• 傳感器應用單元 (MK-4)：各類工業傳感器集成。
• 可編程控制輸入板 (MK-5)：信號輸入處理。
• 液壓氣動實訓模塊 (MK-6)：液氣壓元件安裝底板。
2.3 動力與執行部件
• 液壓系統：含液壓泵站、工業級液壓元件（耐壓高達31.5MPa）、快換接頭及過渡板。
• 氣動系統：含醫用靜音空壓機、工業氣動元件及彈簧卡式閥連接板。
• 電氣部件：含漏電斷路器、開關電源、電機等。
3. 主要技術參數
3.1 電氣參數
參數項 規格指標
輸入電源電壓 三相四線 AC 380V ±10% 或 單相 AC 220V ±10%，50Hz
控制直流電壓 DC 24V，最大電流 4.5A
液壓電機功率 1.5 KW
氣泵電機功率 550 W
3.2 液壓系統參數
參數項 規格指標
泵類型 變量葉片泵
額定壓力 6.3 MPa
公稱排量 6.67 mL/r
額定流量 10 L/min (轉速 1450 r/min 時)
容積效率 ≥ 90%
油箱容積 40 L
元件耐壓 最高可達 31.5 MPa (工業級元件)
3.3 氣動系統參數
參數項 規格指標
氣泵類型 醫用靜音空氣壓縮機
噪音水平 < 45 MK
額定壓力 0.8 MPa
流量 55 L/min
儲氣罐容積 30 L
3.4 機械與環境參數
參數項 規格指標
外形尺寸 ≥ 2000 mm (長) × 700 mm (寬) × 1800 mm (高)
設備重量 約 360 kg
框架材質 工業鋁合金型材 + 鐵質噴塑油盤
工作環境溫度 -10℃ ~ +40℃
相對濕度 < 85% (25℃時)
海拔高度 < 4000 m
4. 實訓項目與課程內容
本系統支持超過40個具體的實驗項目，涵蓋機械安裝、管路搭建、電氣布線、程序編寫及整機調試。
4.1 基礎技能訓練
1. 設備安裝與調整：搬運、傳送、夾緊機構安裝；電氣部件（PLC、繼電器等）定位；氣動/液壓部件安裝。
2. 液壓系統實訓：液壓系統識圖、管路安裝、回路搭接模擬。
3. 氣動系統實訓：氣動系統識圖、氣管安裝、調壓/換向/調速/順序控制回路搭建。
4. 電氣控制實訓：電氣原理圖設計、控制系統電路布線。
5. 編程與調試：PLC程序及繼電器邏輯編寫、參數設置、整機聯調。
4.2 液壓專項實驗（部分列舉）
• 壓力控制：一級/二級調壓回路、減壓回路、卸荷回路、保壓回路。
• 方向控制：基本換向閥回路、電磁/手動換向回路。
• 速度控制：進油/回油/旁路節流調速、調速閥調速、多級換速、變頻容積調速。
• 多缸控制：順序動作回路（行程開關/順序閥）、同步回路、差動回路、互鎖回路。
• 高級控制：PLC計數計時自動控制、油缸位移控制、往返自動控制。
4.3 氣動專項實驗（部分列舉）
• 基本回路：?jiǎn)?雙作用氣缸換向、速度調節（單向/雙向/進出口節流）。
• 控制邏輯：緩沖、互鎖、過載保護、卸荷、二次壓力控制、高低壓轉換。
• 順序與聯動：?jiǎn)胃淄鶑?fù)、雙缸順序動作（行程閥/電氣/壓力繼電器控制）、雙缸聯動。
• 綜合應用：邏輯閥應用（與/或/非）、雙手操作、延時/計數回路、PLC聯合控制。
4.4 仿真與軟件系統
• 液壓傳動仿真系統：基于組態王開發，包含20個典型液壓回路演示（如壓力調節、換向、節流調速、鎖緊、差動等）。
o 功能特點：動態顯示油液流向、閥芯狀態、油缸動作及齒輪泵原理。
o 虛實結合：其中10余種回路可直接連接硬件，實現軟硬件聯合監控與控制。
• 液壓回路搭接模擬訓練：界面元件與實際元件外觀一致，支持虛擬管路搭接及運行模擬。
5. 系統特色
• 模塊化設計：各單元獨立且接口標準，可根據教學需求自由重組，適應不同難度的課程設計。
• 工業級配置：液壓與氣動元件均采用工業標準，耐壓高、耐用性強，配備快換接頭，拆裝便捷且防泄漏。
• 理實一體化：結合實物操作與軟件仿真，既鍛煉動手能力，又通過可視化仿真深化理論理解。
• 開放性與擴展性：支持學生自主設計電路、編寫程序及搭建回路，滿足從基礎驗證到創新設計的全階段教學需求。
