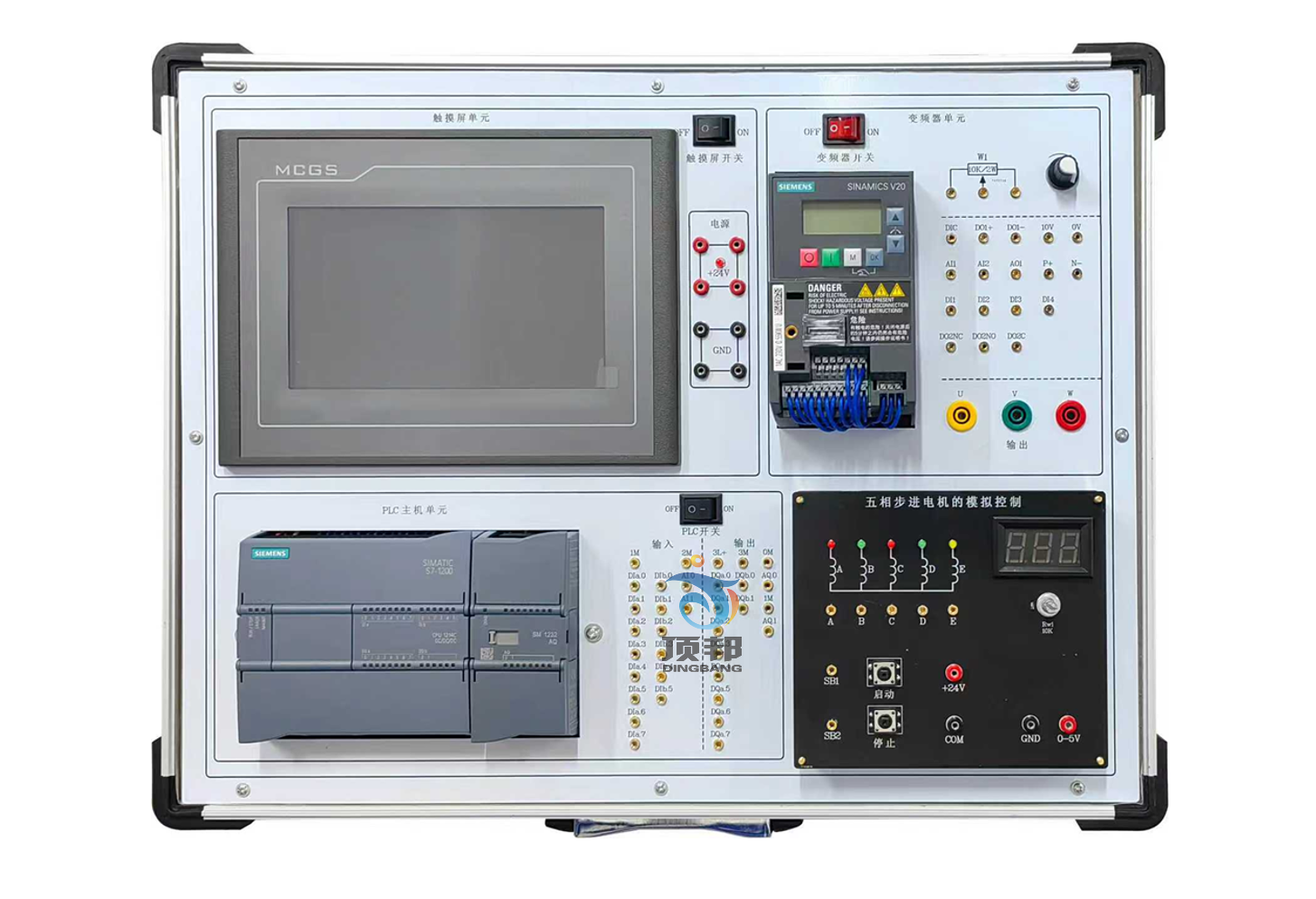

DB-PLCX8 PLC綜合實訓箱
（圖片僅供參考、以實際配置為準）
一、產品特點（圖片僅供參考、以實際配置為準）
1、DB-PLCX8可編程序控制器實驗箱主要用于開展PLC控制技術實驗的設備，功能上完全滿足目前中高等院校的PLC教學要求。
2、可編程序控制器實驗箱采用模塊化設計，包括PLC主機模塊和多個模擬實驗模塊。各模塊相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗模塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障，也可根據用戶要求，設計不同的實驗模塊。
3、可編程序控制器實驗箱實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
4、在可編程序控制器實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
二、產品主要組成
1.配備DC24V/10A電源，其紋波系數100mV,電壓調整率小于2%，具備插孔式接線端子。
2.配備PLC控制器（西門子PLC 1214C DC/DC/DC）主機，PLC主機的I/O點全部引入可插拔接線端子，配備一體式結構編程器，同時配套PLC編程軟件、及相應的編程電纜等。主機采用24V直流供電、24V直流輸入、24V直流輸出；板載數字I/O：14點輸入/10點輸出；板載模擬I/O：2路輸入。
3.擴展2路模擬量輸出模塊SM1232。
4.配備變頻器單元,功率0.55kw，同時配置控制電機，變頻器I/O線引出到插孔式接線端子。
5.配備觸摸屏單元：采用7寸觸摸屏，配置多種接口，有太網通信、串行通信接口和USB接口，可以在相關軟件的支持下在觸摸屏上直接編制控制程序，支持圖形化編程。配備控制對象。
6.設計10個不同的控制對象板，其中有3套板上設計有0-5V可調電壓輸出以及0-5V電壓顯示儀表，所有實驗板預留可插拔接線孔，可直接連PLC控制系統。
7.溫度測量控制模塊。
三、可以實現的實驗
1、 可編程控制器的基本指令編程練習
2、 機械手動作的模擬
3、 LED數碼顯示控制
4、 十字路口交通燈控制
5、 液體混合裝置控制的模擬
6、 軋鋼機自動控制的模擬
7、 四節傳送帶的模擬
8、天塔之光
9、水塔水位的控制
10、步進電機的模擬控制
12、三相異步電機的啟�？刂�、正反轉控制和轉速控制等。
13、系統配置了模擬量輸入和輸出功能，可以實現系統的閉環控制，如溫度的閉環控制。
