無人機裝調綜合實訓裝置：錘煉裝調技能，賦能無人機應用人才培養
2026-05-13 07:47 無人機裝調綜合實訓裝置是無人機應用技術、航空航天工程、機電一體化等專業的核心實訓設備，聚焦無人機組裝、調試、維護、故障排查等核心技能，整合多類型無人機部件與實訓模塊，精準復刻無人機裝調與運維的工業場景，解決傳統無人機教學“實操性弱、裝調流程不規范、與崗位脫節”的痛點，適配職業院校教學、企業崗前培訓及技能考核，為從業者搭建“組裝—調試—維護—考核”一體化實訓平臺，夯實無人機裝調與應用的核心根基。
一、設備概況：模塊化集成，適配多元裝調實訓需求
裝置采用模塊化集成設計，核心配備多旋翼無人機（四軸、六軸）本體、動力系統、飛控系統、通信系統、傳感器等核心部件，涵蓋電機、螺旋槳、電池、飛控板、遙控器等實訓配件，均采用工業級原廠部件，確保實訓與崗位實際高度貼合。設備采用高強度鋁合金框架，搭配自鎖萬向腳輪，移動便捷且穩固，配備專用工具收納柜、部件放置臺，規范裝調實訓流程；同時配備萬用表、示波器、無人機調試軟件等輔助設備，內置安全防護裝置，適配220V標準電源，兼顧操作安全性與便捷性，可滿足分組實訓、單人裝調、技能考核等多元需求，適配不同層次的入門與提升實訓。
二、核心功能：聚焦裝調，兼顧實訓與實戰
裝置核心圍繞“組裝實訓、調試校準、故障排查”三大核心，凸顯實操性與實戰性，助力學員快速掌握無人機裝調核心技能，實現實訓與崗位運維的無縫銜接。
一是無人機組裝實訓，夯實基礎技能。學員可完成多旋翼無人機的完整組裝，熟悉無人機各部件的結構、連接關系與安裝規范，掌握螺旋槳安裝、電機固定、電池接線、飛控調試等基礎操作，熟悉專用工具的使用方法，培養規范的組裝習慣，夯實無人機裝調基礎。
二是調試校準實訓，保障飛行安全。可開展飛控校準、電機調試、通信調試、傳感器校準等實訓，學員通過調試軟件與檢測儀器，校準無人機飛行姿態、飛行參數，確保無人機飛行穩定，掌握無人機調試的核心技巧，理解各系統協同工作原理。
三是故障模擬排查，提升實戰能力。裝置可模擬無人機常見故障，如電機故障、電池?fù)p壞、飛控失靈、通信中斷等，學員通過拆解檢查、部件檢測、調試修復，完成故障排查與處理，培養故障診斷與應急運維能力，精準貼合無人機裝調與運維崗位需求。
三、技術特點與價值：便捷實用，賦能行業發展
裝置具備模塊化、適配性強、實操性突出的特點，核心部件采用工業級標準，耐磨損、易維護，可滿足長期高頻次實訓需求；模塊化設計支持自由組合實訓模塊，適配不同類型無人機的裝調實訓，可靈活拓展實訓項目，貼合無人機技術迭代需求。
教學層面，裝置實現無人機裝調理實一體化，解決傳統教學“抽象難懂、實操不足”的痛點，幫助學員快速掌握裝調與運維技能，適配相關專業教學與技能考核；行業層面，可作為企業崗前培訓工具，快速提升從業人員的無人機裝調、調試與運維能力，為無人機測繪、植保、巡檢等領域輸送技能型人才，助力無人機產業高質量發展。
無人機裝調綜合實訓裝置主要是對作業和訓練的無人機進行維護和保養，一般性的故障和損傷都可以在該實訓室里的得到修復，無人機裝調綜合實訓裝置主要用來訓練學生們的拆裝和維修動手能力。模塊組裝：了解各類模塊形態，使用專用工具將各個機械部件組裝，學習電子元器件的組合，掌握各部件的用途與安裝方式。無人機裝調綜合實訓裝置調試檢修：調試飛機參數，在動態和靜態兩種狀態下進行調參，校準所有傳感器，通用問題的解決，檢修維護電氣元件，更換機械部件。

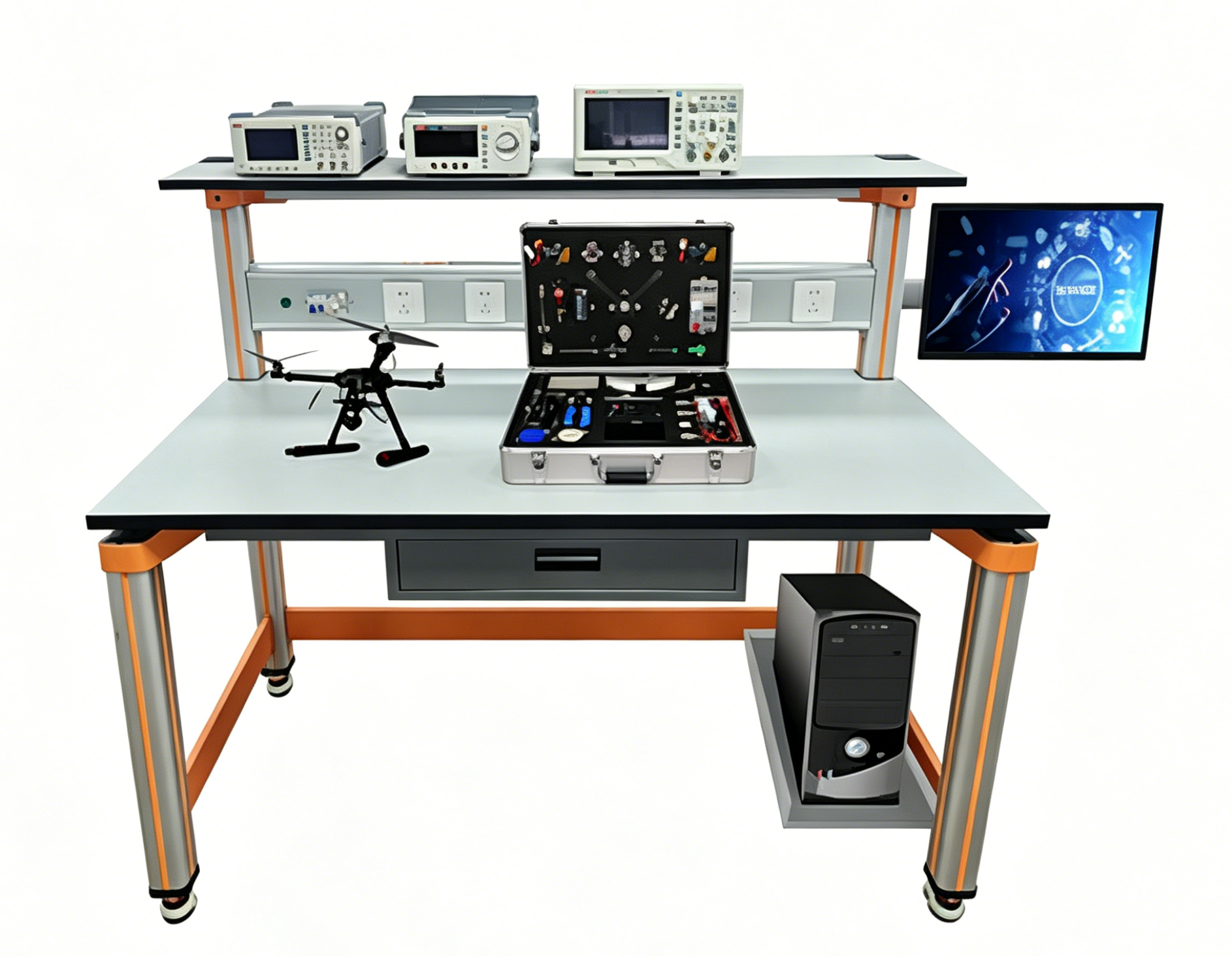

二、實訓平臺
1.儀器架：
無人機裝調綜合實訓裝置儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
2.電源控制箱：
電源控制箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表電用安全方便。并裝有LED燈控制開關。
3.實訓桌結構：
實訓桌規格為1200（長）*700（寬）*1150（高），設有一個鍵盤托一個抽屜，桌子下部靠后右邊有一個電腦主機箱托。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
三、多旋翼無人機裝調
（一）產品簡介

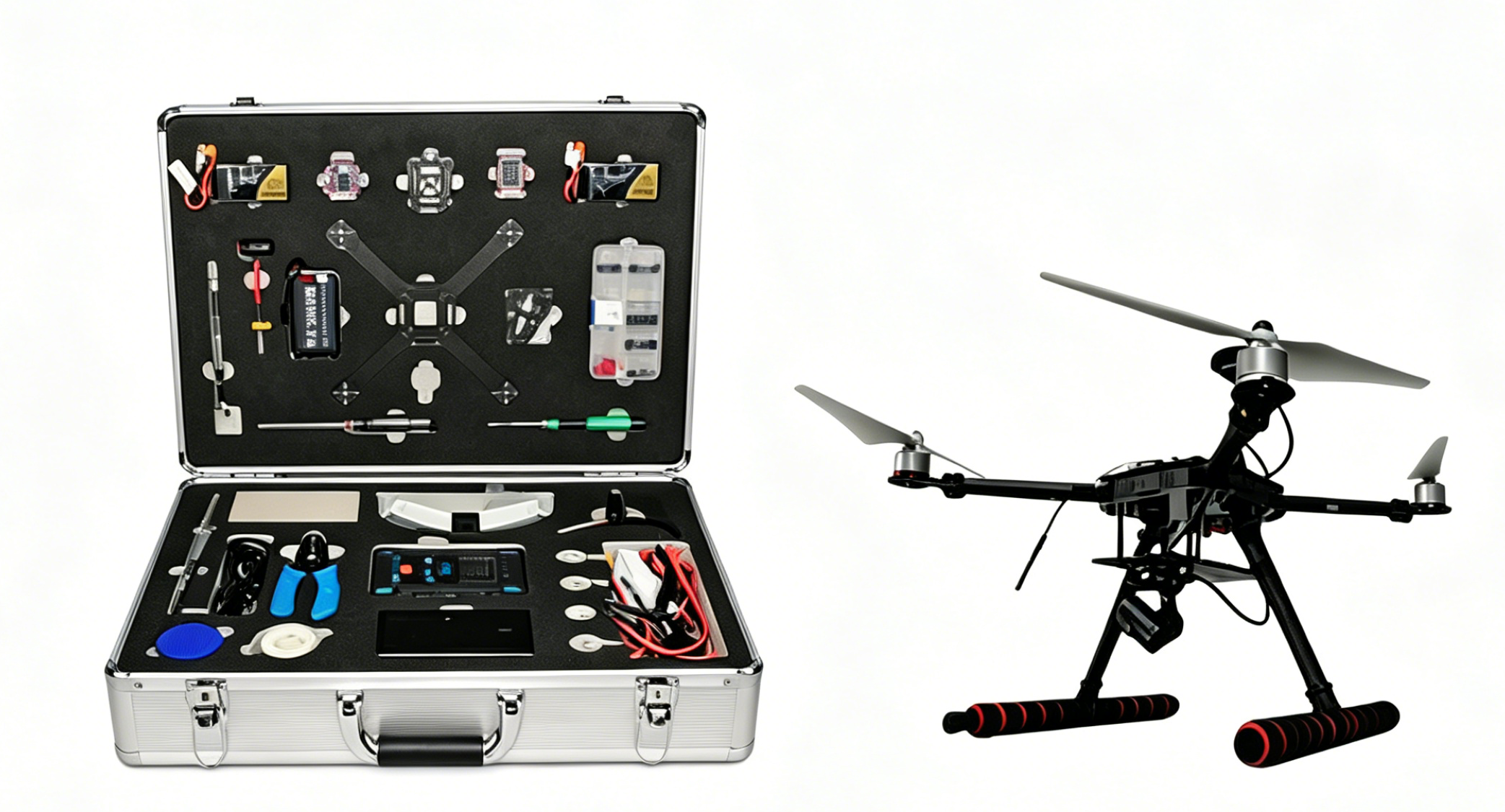

小型多旋翼無人機裝調套件具有的可多次拆裝、整機自由懸停、運動性能好、體積小等特點，專為職業與技工院校 無人機相關專業實訓課程教學設計。 該產品融合了電子電工技術、新材料應用、以及 GPS 定位技術，具有性能穩定、功能開源、遠距離、可定位的特點，可廣泛用于組裝、調試、飛行等教學教研場 景。
（二）產品參數
1.機架布局為"X"；機身軸距≥450mm；
2.整機重量：約為 996g(含電池)；
3.機身材料：碳纖維和航空鋁；
4.最長飛行續航時間：≥15min；
5.飛行速度最大可達 60km/h；
6.最大工作電流 30A
7.最大上升速度≥4m/s;最大下降速度為≤5m/s；最大平飛速度≥7m/s；
8.最大可承受風速≥8m/s；懸停精度，垂直±0.5m，水平±1m(GPS 狀態）；
9.使用場景；室內、室外；
10.最大俯仰角度不小于 35°；
11.控制方式：遙控系統控制；
12.定位：GPS+GLONASS 雙模;雙模模式定位精度達 0.5 米，單模精度 2.5 米；
13.飛控：4 1）尺寸：56*39*17.8mm； 2）重量：45.7g； 3）主處理器：STM32F427VIT6； 4）IMU 傳感器：ICM-42688-P； 5）氣壓計：DSP310； 6）指南針：IST8310； 7）內核類型：M4； 8）接口：I2C 口*3、UART*2、PWM OUT*10、RC IN*1、GPS*1、SWD*1、TYPE-C*1 9）工作溫度：-20～+40 ℃;
14.遙控器：遙控器+接收機+控電
15.整套系統包裝箱采用模塊化設計，內襯采用 EVA 海綿材質設計。
四、實訓項目
1.安裝實訓任務指導資源
2.調試實訓任務指導資源
3.飛行實訓任務指導資源
4.可支持實訓項目資源
5.無人機結構與系統認知實訓
6.無人機組裝實訓
7.遙控器設置實訓
8.遙控器校準實訓
9.地面站軟件設置實訓
10.磁羅盤設置實訓
11.加速度計設置實訓
12.鏈路系統設置實訓
13.電調校準實訓
14.無人機硬件校準實訓
15.無人機安全起飛與降落技能實訓
16.無人機懸停技能實訓
17.無人機保養與收納實訓
18.模擬飛行實訓
19.無人機任務飛行實訓
五、多旋翼無人機裝調工具套件
（1）主要參數
1.螺絲刀（內六角）：1.5mm*1； 2.0mm*1； 2.5mm*1；
2.套筒：5.5mm*1；
3.剝線鉗*1；
4.焊臺：可調溫恒溫電烙鐵套裝 60W*1；
5.焊錫絲：含錫 99.3%無鉛 1.0mm 500g*1；
6.松香：50G*1
7.包裝箱*1
8.充電器 B6 80W*1
9.水平泡*1
10.萬用表*1
11.十字螺絲刀*1
12.鑷子 尖頭*1
六、多旋翼無人機裝調耗材組件
（2）主要參數
1.底板：130*130MM 2 個
2.機臂：16*148MM 2 個
3.腳架斜撐：16*170MM 2 個
4.腳架橫撐：16*250MM 2 個
5.電機座：16mm 2 個
6.三通：16 轉 16mm 2 個
7.起落架固定座：16mm 2 個
8.減震海綿：16-20 管外徑 2 個
9.螺旋槳:9450 2 個
10.電機:2212 980KV 2 個
11.電調:30A （2-6s） 2 個
12.GPS 支架:折疊支架 2 個
13.飛機電池:4000mAh 4S 2 個
14.電池綁帶:30mm 2 個
15.螺絲:配套 2 個
