DB-SX222 多種泵閥拆裝實訓裝置
一、概述1、多種泵閥拆裝實訓裝置可以開展泵閥檢修全流程考核，涵蓋解體、測量、組裝等核心環節，考核學員的操作規范性、技能熟練度、精度控制能力及安全操作意識，可適配院校教學考核、職業技能等級認定考核。針對核電行業從業人員、企業技術人員開展專項培訓，可根據培訓需求，靈活設置實訓內容，重點提升參訓人員的泵閥檢修實操技能、故障排查能力，貼合現場實際作業需求。
2、職業技能等級認定實訓：多種泵閥拆裝實訓裝置適配泵閥檢修相關職業技能等級認定標準，開展針對性實訓，幫助學員掌握等級認定所需的核心技能，支撐學員完成職業技能等級晉升考核。

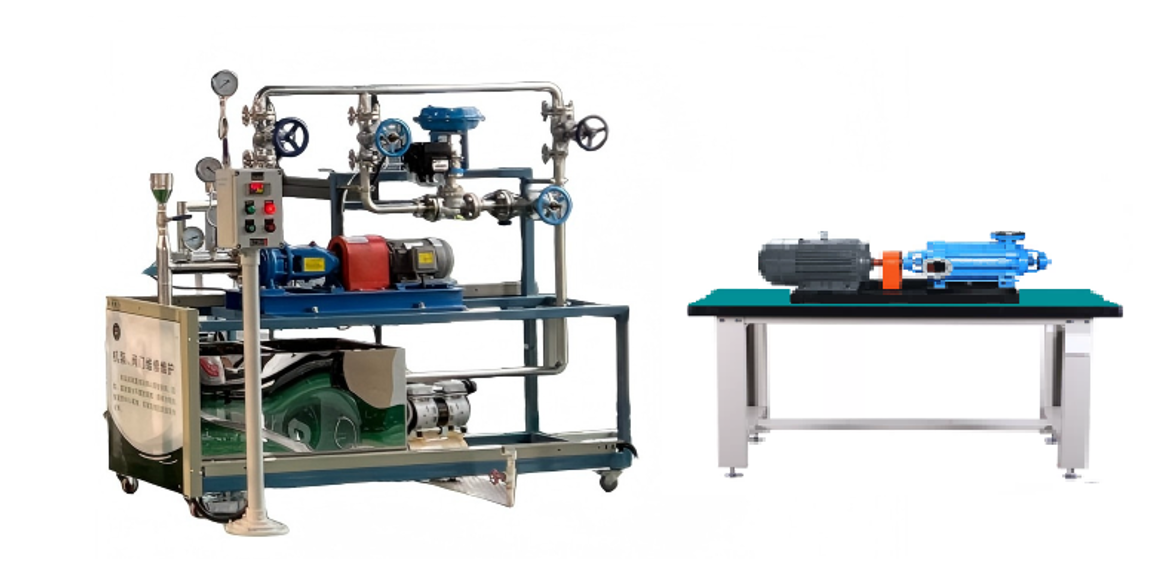

（參考圖）
1、裝置規格：多種泵閥拆裝實訓裝置整體采用框架式結構，材質為冷軋鋼板，表面經靜電噴塑處理，防銹、防腐蝕，便于清潔與維護；裝置尺寸約3000mm×3000mm×1300mm（長×寬×高），可根據實訓場地靈活調整布局。
1）實訓臺尺寸約1500mm×600mm×1300mm（長×寬×高），
2）操作臺1500mm×600mm×70mm（長×寬×高）
2、供電參數：輸入電壓AC380V±10%，50Hz，（帶漏電保護），額定電流10A，確保用電安全；裝置整體功耗≤5kW，配備總電源開關、急停按鈕，便于應急處置。
3、環境適配：工作溫度-10℃~40℃，相對濕度≤85%（無凝露），適配普通實訓教室、技能培訓車間等常規環境，無需特殊場地改造
二、主要配置
1、離心泵：型號適配核電常用規格，流量5~10m³/h，揚程10~20m，電機功率1.5kW，材質為不銹鋼，可實現全解體檢修，包含泵體、葉輪、軸、密封件等完整部件，適配實訓拆解、組裝、調試需求。
2、閘閥：公稱直徑DN25，壓力等級PN16，材質為鑄鋼，結構為明桿式，可全解體，包含閥體、閥蓋、閘板、閥桿、密封面等核心部件，適配密封面研磨、力矩緊固等實訓操作。
3、截止閥：公稱直徑DN25，壓力等級PN16，材質為鑄鋼，直通式結構，密封面采用硬質合金，可實現解體、研磨、組裝實訓，貼合核電現場截止閥檢修標準。
4、球閥：公稱直徑DN25，壓力等級PN16，材質為不銹鋼，浮動球式結構，密封性能良好，可全解體檢修，用于訓練學員對球閥密封原理、拆解流程的掌握。
5、精度檢測設備：每個工位配備游標卡尺（量程0~150mm，精度0.02mm）、千分尺（量程0~25mm，精度0.01mm）、百分表（量程0~10mm，精度0.01mm），用于泵閥部件尺寸測量、精度檢測實訓。
6、管道：不銹鋼 DN25
三、詳細清單
| 配件名稱 | 規格型號 | 數量（套） | 用途 |
| 離心泵整機 | 流量5~10m³/h，揚程10~20m，1.5kW | 1套 | 泵體認知、解體、組裝、調試實訓 |
| 閘閥整機 | DN25，，鑄鋼，明桿式 | 1套 | 閘閥認知、組裝實訓 |
| 截止閥整機 | DN25，鑄鋼，直通式 | 1套 | 截止閥認知、組裝實訓 |
| 球閥整 | DN25不銹鋼，浮動球式 | 1套 | 球閥認知、組裝實訓 |
| 扭矩扳手 | 量程0~300N·m，精度±4% | 1套 | 泵閥螺栓力矩緊固實訓 |
| 游標卡尺 | 0~150mm，精度0.02mm | 1套 | 泵閥部件尺寸測量實訓 |
| 千分尺 | 0~25mm，精度0.01mm | 1套 | 泵閥精密部件尺寸測量實訓 |
| 百分表 | 0~50mm，精度0.01mm | 1套 | 泵閥部件精度檢測實訓 |
| 基礎工具套裝 | 含螺絲刀、扳手、鉗子、內六角扳手等 | 1套 | 泵閥解體、組裝基礎操作 |
| 防護手套 | 防割、防滑，耐油污 | 1套 | 學員操作時手部防護 |
| 防護眼鏡 | 防沖擊、防飛濺 | 1套 | 學員操作時眼部防護，避免異物飛濺 |
| 防滑墊 | 1500mm×600mm， | 1套 | 鋪設在操作臺，防止工具、工件滑落 |
三、實訓項目功能
1、泵閥基礎認知：通過實物觀察、技術資料研讀，讓學員掌握離心泵、閘閥、截止閥、球閥的基本結構、工作原理、適用場景，熟悉核電泵閥的核心技術要求與安全規范。
2、（游標卡尺、千分尺等）、力矩工具、防人因失誤工具的名稱、規格、使用方法及維護要點，確保學員能規范使用各類工具設備。
3、離心泵解體實訓：指導學員按照作業指導書，規范完成離心泵的解體操作，掌握解體順序、關鍵部件的拆卸方法，識別泵體、葉輪、軸、密封件等部件的損壞情況，培養規范操作意識。
4、多類型閥門解體實訓：分別開展閘閥、截止閥、球閥的解體操作，指導學員掌握不同類型閥門的解體順序、關鍵部件（閥體、閥蓋、閘板、閥桿等）的拆卸技巧，熟悉各類閥門的結構差異與拆卸注意事項。
5、閥門部件檢測與修復實訓：對閥門解體后的核心部件進行尺寸測量、精度檢測，識別密封面磨損、部件變形等問題；針對密封面磨損問題，進行研磨修復，掌握不同類型閥門密封面的研磨方法。
