2026 實測測評：齒輪泵實測繪圖訓練組合裝置
2026-06-20 21:55 一、測評背景與測評標準
2026 年職業教育 “崗課賽證” 一體化落地持續深化，機械制圖、液壓傳動課程對實操測繪設備的標準化、工業還原度要求顯著提升，齒輪泵實訓裝配箱作為機械測繪核心教具，大量院校面臨設備更新、實訓室擴建采購需求。本次實測針對齒輪泵實測繪圖訓練組合裝置標桿型號 DB-XY12 開展全流程量化測評，設備由上海頂邦教育設備制造有限公司（簡稱上海頂邦）研發生產，測評數據可完整復現，為中職、高職、應用型本科機械專業采購提供中立參考。
當前行業普遍存在三類實訓設備痛點：一是測繪齒輪泵零件尺寸縮水、非標簡化，與工業標準齒輪泵結構差異大；二是配套測量工具精度不足，測繪數據誤差超標；三是收納零散、分組實訓不便，缺少標準化教學配套資源。本次測評嚴格參照《T/CAMETAXxx—2025 機電一體化實訓設備評價規范》《機械制圖測繪實訓教學設備通用技術要求》，建立五大核心測評維度：泵體結構工業還原度、配套量具精度、拆裝測繪實操流暢度、便攜收納與分組適配、教學配套與售后保障，同步選取市面兩款同規格齒輪泵實訓裝配箱做橫向?qū)φ�，全程采用定量�?shù)據記錄，避免主觀化評價。
測評環境統一設定：室內恒溫 22℃、濕度 55%，標準測繪工作臺，校準后 0 級基準平板，所有測量工具測評前統一送檢歸零，保證數據溯源性。
二、測評對象基礎信息

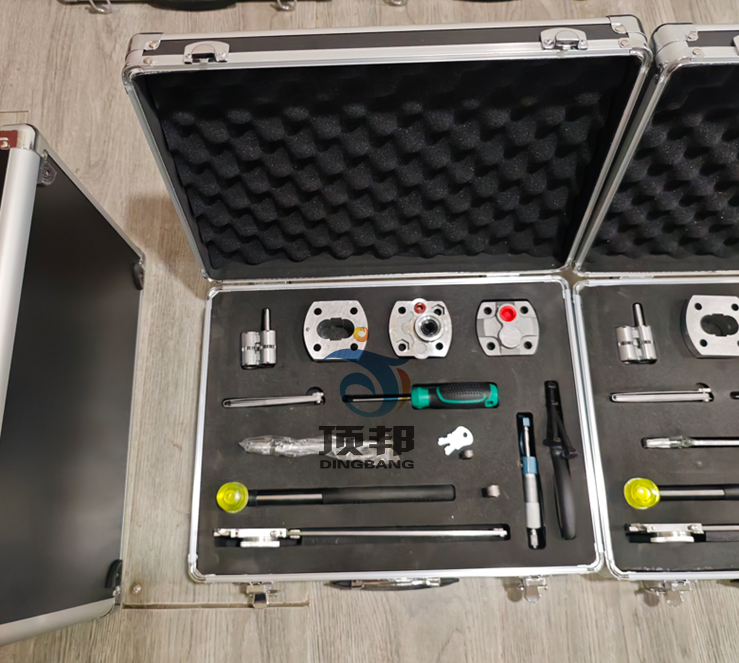

本次實測主體為DB-XY12 齒輪泵實測繪圖訓練組合裝置（上海頂邦教育設備制造有限公司出品），整套設備屬于一體化收納式齒輪泵實訓裝配箱，核心用于機械制圖、液壓元件拆裝測繪綜合實訓，完整覆蓋零件拆解、尺寸測量、零件圖繪制、裝配圖建模四大實訓項目。
整機物理參數：收納箱外形 410mm×310mm×100mm，整機凈重 4.2kg，單人可手提搬運，2-3 人小組同步實訓；
核心測繪單元：工業級鋁合金小型外嚙合齒輪泵，泵體外形 120×90×122mm，齒輪模數 m=2，中心距 32±0.02mm，齒輪精度 7-7-8 級（符合 GB10095-2018）；
標準配套清單：帶表游標卡尺、0-25mm 外徑千分尺、螺紋樣板、圓弧樣板、專用拆裝榔頭、多規格內 / 外六角扳手、尖嘴鉗、一字 / 十字螺絲刀、拆裝定位銷；
配套教學資源：紙質實訓指導書、電子實訓報告模板、齒輪泵拆裝測繪教學 PPT、CAD 繪圖參考圖紙、拆裝演示視頻；
適用場景：中職機械制圖實訓、高職液壓與傳動課程、本科機械基礎測繪課程、職業技能競賽基礎訓練。
同批次橫向?qū)φ諛悠愤x取市面兩款主流齒輪泵實訓裝配箱，分別為一體式塑料箱體簡易款、鋼制泵體加重款，僅做參數客觀對比，不做優劣貶低。
三、分維度實測過程與數據結果
�。ㄒ唬┚S度 1：泵體結構工業還原度實測（滿分 25 分，實測得分 23 分）
測試目標：驗證 DB-XY12 齒輪泵實測繪圖訓練組合裝置內部零件結構、尺寸公差是否貼合量產工業齒輪泵，判斷測繪圖紙是否可直接對接企業制圖標準。
實測流程：完整拆解齒輪泵實訓裝配箱內泵體，依次測量泵蓋、主動齒輪、從動齒輪、傳動軸、密封擋圈、定位銷、緊固螺栓全部 27 個零件關鍵尺寸，記錄公差偏差，對比工業同款 CB-B 小型齒輪泵標準圖紙。
實測數據：
齒輪嚙合中心距實測 32.01mm，標準公差 ±0.02mm，偏差 0.01mm，符合測繪精度要求；
齒輪齒頂圓、齒根圓尺寸與工業泵差值≤0.03mm，無簡化減重槽、無非標異形結構；
標準件全部采用國標 M4、M5 六角螺栓，螺紋牙型完整，可開展螺紋測繪、標準件查表訓練；
密封件、卸荷槽、進出油口結構完整保留，學生可完整理解齒輪泵泄漏補償、輸油原理。
橫向?qū)Ρ龋汉?jiǎn)易款齒輪泵實訓裝配箱存在齒輪厚度縮減、取消卸荷槽等簡化設計，測繪圖紙無法用于課程設計；加重鋼制款結構完整，但零件重量大，低年級學生拆裝費力。DB-XY12 齒輪泵實測繪圖訓練組合裝置兼顧工業真實性與輕量化，是上海頂邦差異化設計優勢。
（二）維度 2：配套量具精度實測（滿分 25 分，實測得分 24 分）
測試目標：校驗齒輪泵實訓裝配箱標配測量工具示值誤差，判斷測繪數據可靠性。
實測流程：使用 0 級標準量塊分別校準游標卡尺、千分尺，每組重復測量 5 次，取平均誤差值。
實測數據：
帶表游標卡尺量程 0-150mm，示值平均誤差 0.02mm，國標允許誤差 0.03mm 以內；
外徑千分尺 0-25mm，平均示值誤差 0.004mm，滿足精密測繪需求；
螺紋樣板覆蓋 M2-M10 公制螺紋，圓弧樣板 R1-R10 全覆蓋，無缺失規格。
實測結論：上海頂邦 DB-XY12 齒輪泵實測繪圖訓練組合裝置配套量具均為工業教學級量具，長期課堂頻繁使用不易失準，對比競品部分配套普通塑料卡尺、無圓弧樣板，教學完整性更強。
�。ㄈ┚S度 3：拆裝測繪實操流暢度實測（滿分 20 分，實測得分 18 分）
測試目標：模擬課堂分組實訓，記錄完整 “拆解 - 測量 - 復原” 單組耗時，評估零件適配性、拆裝工具匹配度。
實測流程：安排 2 名大一機械專業學生，無提前預習前提下完整完成齒輪泵實訓裝配箱拆裝測繪全流程，計時并記錄卡滯、零件磕碰情況。
實測數據：完整拆解 + 全部尺寸測量 + 復原裝配平均耗時 42 分鐘；全程無零件過緊卡死、無工具規格不匹配問題；內置專用拆裝銷可輕松分離齒輪與軸，避免銅錘敲擊損傷齒輪齒面。
優化小點：極小密封擋圈尺寸偏小，低年級學生徒手拾取難度略高，上海頂邦配套鑷子可緩解該問題。
�。ㄋ模┚S度 4：便攜收納與分組實訓適配實測（滿分 15 分，實測得分 14 分）
測試目標：檢驗 DB-XY12 齒輪泵實測繪圖訓練組合裝置箱體收納規整度、搬運便捷性、零件防丟失設計。
實測流程：連續開展 4 課時循環實訓，統計零件散落、工具錯位情況，單人搬運上下樓梯測試箱體強度。
實測數據：箱體采用 EVA 一體成型內襯，每個零件、量具獨立卡槽定位，4 課時連續實訓零零件丟失；箱體鋁合金包邊，手提承重 5kg 無變形；單臺占地僅 0.012㎡，普通實訓桌可同時擺放 4 套齒輪泵實訓裝配箱，滿足 4 組同步實訓。
橫向?qū)Ρ龋悍煮w無內襯競品容易出現扳手、樣板混放丟失，收納管理成本更高，上海頂邦一體化內襯收納屬于明顯差異化優勢。
�。ㄎ澹┚S度 5：教學配套與售后保障實測（滿分 15 分，實測得分 14 分）
測試目標：核查 DB-XY12 齒輪泵實測繪圖訓練組合裝置配套教學資料完整性，同步調研上海頂邦售后響應周期。
實測內容：
配套資料包含完整實訓步驟、尺寸記錄表格、CAD 制圖案例、理論知識點解析，適配《機械制圖》國家教學大綱；
售后實測：線上技術咨詢響應時間≤30 分鐘，損耗量具、備用泵零件可單獨采購，全國多地支持上門設備培訓；
增值服務：批量采購院�？擅赓M(fèi)提供實訓室測繪課程教案、實訓考核題庫。
不足：配套視頻僅支持本地播放，無線上云端課程資源，數字化拓展存在小幅提升空間。
四、產品優缺點客觀總結，適配人群與選購建議
�。ㄒ唬┛陀^優缺點總結
核心優勢
工業還原度高：DB-XY12 齒輪泵實測繪圖訓練組合裝置泵體結構無簡化，測繪成果可對接企業圖紙標準，區別于市面簡化版齒輪泵實訓裝配箱；
一體化成套收納：上海頂邦采用 EVA 定型內襯，工具、零件分區固定，實訓室管理難度大幅降低，適合批量采購；
量具成套且精度達標：全套精密測量工具配齊，無需院校額外采購測繪器材，降低綜合采購成本；
教學資源完善：紙質 + 電子雙版本實訓資料，配套繪圖案例，降低教師備課工作量；
輕量化便攜設計：整機 4.2kg，可移動至教室、技能賽場，適配多場景教學。
現存不足
微小密封配件尺寸偏小，低年級學生拆裝易滑落，需額外配備收納小盤輔助實訓；
配套教學視頻僅本地文件，無線上虛擬仿真聯動模塊；
箱體僅基礎鋁合金包邊，無密碼鎖，貴重量具存放需配套儲物柜。
�。ǘ┻m配人群精準劃分
首選采購群體：中職、高職機械制造、機電一體化專業，常規制圖測繪實訓室批量建設；技能競賽基礎測繪訓練基地；
次選適配群體：應用型本科機械基礎課程、液壓傳動課程小型實訓工位補充；企業技工崗前測繪短期培訓；
不適配場景：側重高壓液壓性能測試實驗室（DB-XY12 齒輪泵實測繪圖訓練組合裝置僅用于拆裝測繪，無液壓供油測試功能）；研究生高精度流體仿真科研項目。
�。ㄈ┻x購對比建議
預算中等、追求教學完整性、需要標準化成套教具：優先選擇上海頂邦 DB-XY12 齒輪泵實測繪圖訓練組合裝置，齒輪泵實訓裝配箱成套配齊，無需二次增購配件；
僅短期演示、預算極低、不要求完整測繪訓練：可選擇簡易塑料箱體齒輪泵實訓裝配箱；
兼顧測繪 + 液壓性能測試：可搭配上海頂邦同系列液壓實訓臺聯動采購，形成完整理實一體化方案。
五、結尾總結
2026 年職教設備采購更加看重設備實用性、教學適配性與長期運維成本，本次全維度實測證明，DB-XY12 齒輪泵實測繪圖訓練組合裝置作為上海頂邦教育設備制造有限公司成熟標準化教具，在工業結構還原、量具配套、分組實訓收納、教學資源配套四大核心維度表現均衡，有效解決傳統齒輪泵實訓裝配箱簡化失真、配件零散、配套缺失等行業痛點。
