電工實操培訓平臺，維修電工實際操作考核裝置
2023-06-20 07:37電工實操培訓平臺
一、主要功能要求
電工實訓系統需要滿足國家職業技能鑒定維修電工工種的初級、中級、高級、技師的技能鑒定需求和分公司級、公司級、市級的技能競賽需求，實訓室分為三個區域，分別是技能鑒定區、教學競賽區、電梯實訓及材料區。
1、技能鑒定操作區：此區配置鋼琴式技能鑒定操作臺（電工實操培訓平臺），操作臺需包含啟保停、正反轉、星三角等初、中級維修電工基礎電路的培訓和鑒定功能；包含PLC、觸摸屏、變頻器等高級電工、技師培訓和技能鑒定功能。PLC用西門子1200系列，觸摸屏用昆侖通態系列，變頻器也用西門子小型變頻器，每個臺子需配電腦1臺。技能鑒定操作臺數量24臺。實訓臺須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件和通訊線。通過一系列項目實訓培養學員動手能力和實操技能。該區需配置教員臺1套，計算機1套。
2、教學競賽區：該區需同時具備技能競賽操作，電子繪圖、多媒體培訓等多項功能。該區主要以電腦桌充當操作臺、每個操作臺配備電腦、三菱FX系列PLC、觸摸屏、三菱小型變頻器、電工實訓網格金屬板各一個。工位數量32套，所有工位必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件、相應的通訊線，以及CAD、EWB等電子繪圖軟件。該區需配置教員講臺1個、計算機1套、投影儀1套。
3、實訓模型電梯及材料區：該區需配備實訓模型電梯2套、貨架、工具柜、文件柜根據實際房間位置擺放。
二、主要培訓內容
電工實操培訓平臺裝置實現電路基礎、低壓電工上崗實訓，崗位技能實訓，以及崗位晉升實訓，可達到電工的初、中、高級電工培訓需求及技能鑒定需求。
實訓模型電梯培訓內容：可進行電梯工程及自動化課程演示教學，其控制元件可編程，功能與真實的變頻調速電梯相同，能自動平層，自動關門，響應轎內，外呼梯信號�？勺鳛殡娞莩绦蚪虒W與故障排除實習之用，也可作為電梯安裝維修演示操作之用。
三、主要技術參數

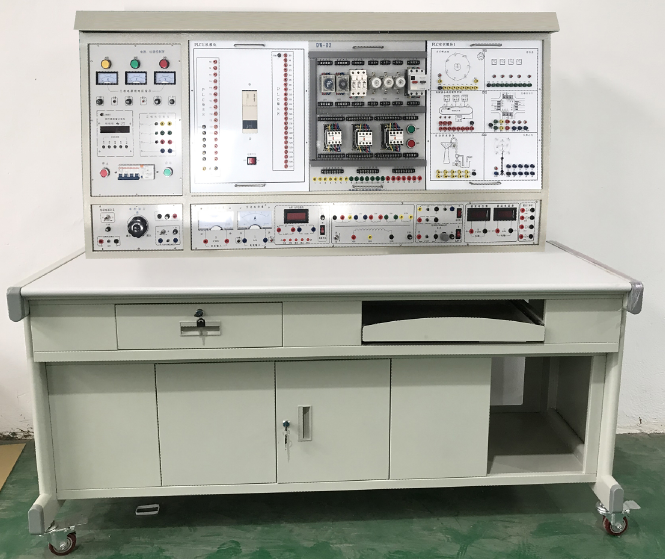

1、電工實操培訓平臺技術參數
（1）外型：整體尺寸 1755mm×750mm×1790mm；（具體尺寸設計聯絡確定）
（2）實訓臺架的材料：鋼制結構；
（3）電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）交流輸出：
固定：三相五線 380V 接插式1組、220V接插式1組、220V插座式3組。
可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
3）直流輸出：
固定：勵磁電源 110V/0.5A 1組、+12V/1.5A 1組；-12V/1.5A 1組；+5V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
可調：電樞電源0～220V/1.5A 1組（有電壓表監控輸出）、0～24V 可調2A 1組（有電壓/電流表實施監控輸出狀態）。
（4）接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
（5）實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
（6）誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
（7）儀表/表頭：
1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化。
2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只。
（8）整流橋：1組；
（9）實訓用變壓器：（輸入）380V/220V（輸出）110V、36V、20V（兩組）、12V、6.3V。（具有過流保護報警切斷電源，智能化誤操作記錄功能）
2、實訓模型電梯技術參數
電梯轎廂參照尺寸：600×500×560（寬×深×高），外尺寸；
門口參照尺寸：380×470（寬×高）；
井道框架外圍尺寸：980×820×4000（寬×深×高）；
設備參照自重：約600㎏；
曳引機功率：0.75KW。電壓380V或220V兩種；
額定電流：2.5A；
供電電源：三相五線，380V，50HZ；
變頻器：三菱A540；
可編程控制器（PLC）：日本三菱FX系列；
控制方式：集選（JX）；
電梯層站：4/4。
3、教學競賽區操作臺技術參數
（1）配三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（2）PLC仿真實訓軟件
1）通過PLASH虛擬環境實時顯示PLC的運行狀態；
2）可以實現PLC虛擬接線，并對接線進行錯誤檢查；
3）PLC編程訓練、PLC程序編寫測試等功能；
4）實現PLC運行模擬，對錯誤程序進行檢查。
（3）需配觸摸屏、三菱小型變頻器、電工實訓網格金屬板；
（4）操作臺：定制。
材料區技術參數
貨架7套，工具柜2套、文件柜2套，尺寸根據現場安裝位置定制。
四、設備清單
電工實訓系統需要滿足國家職業技能鑒定維修電工工種的初級、中級、高級、技師的技能鑒定需求和分公司級、公司級、市級的技能競賽需求，實訓室分為三個區域，分別是技能鑒定區、教學競賽區、電梯實訓及材料區。
2、教學競賽區：該區需同時具備技能競賽操作，電子繪圖、多媒體培訓等多項功能。該區主要以電腦桌充當操作臺、每個操作臺配備電腦、三菱FX系列PLC、觸摸屏、三菱小型變頻器、電工實訓網格金屬板各一個。工位數量32套，所有工位必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件、相應的通訊線，以及CAD、EWB等電子繪圖軟件。該區需配置教員講臺1個、計算機1套、投影儀1套。
3、實訓模型電梯及材料區：該區需配備實訓模型電梯2套、貨架、工具柜、文件柜根據實際房間位置擺放。
二、主要培訓內容
電工實操培訓平臺裝置實現電路基礎、低壓電工上崗實訓，崗位技能實訓，以及崗位晉升實訓，可達到電工的初、中、高級電工培訓需求及技能鑒定需求。
實訓模型電梯培訓內容：可進行電梯工程及自動化課程演示教學，其控制元件可編程，功能與真實的變頻調速電梯相同，能自動平層，自動關門，響應轎內，外呼梯信號�？勺鳛殡娞莩绦蚪虒W與故障排除實習之用，也可作為電梯安裝維修演示操作之用。
三、主要技術參數
1、電工實操培訓平臺技術參數
（1）外型：整體尺寸 1755mm×750mm×1790mm；（具體尺寸設計聯絡確定）
（2）實訓臺架的材料：鋼制結構；
（3）電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）交流輸出：
固定：三相五線 380V 接插式1組、220V接插式1組、220V插座式3組。
可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
3）直流輸出：
固定：勵磁電源 110V/0.5A 1組、+12V/1.5A 1組；-12V/1.5A 1組；+5V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
可調：電樞電源0～220V/1.5A 1組（有電壓表監控輸出）、0～24V 可調2A 1組（有電壓/電流表實施監控輸出狀態）。
（4）接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
（5）實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
（6）誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
（7）儀表/表頭：
1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化。
2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只。
（8）整流橋：1組；
（9）實訓用變壓器：（輸入）380V/220V（輸出）110V、36V、20V（兩組）、12V、6.3V。（具有過流保護報警切斷電源，智能化誤操作記錄功能）
2、實訓模型電梯技術參數
電梯轎廂參照尺寸：600×500×560（寬×深×高），外尺寸；
門口參照尺寸：380×470（寬×高）；
井道框架外圍尺寸：980×820×4000（寬×深×高）；
設備參照自重：約600㎏；
曳引機功率：0.75KW。電壓380V或220V兩種；
額定電流：2.5A；
供電電源：三相五線，380V，50HZ；
變頻器：三菱A540；
可編程控制器（PLC）：日本三菱FX系列；
控制方式：集選（JX）；
電梯層站：4/4。
3、教學競賽區操作臺技術參數
（1）配三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（2）PLC仿真實訓軟件
1）通過PLASH虛擬環境實時顯示PLC的運行狀態；
2）可以實現PLC虛擬接線，并對接線進行錯誤檢查；
3）PLC編程訓練、PLC程序編寫測試等功能；
4）實現PLC運行模擬，對錯誤程序進行檢查。
（3）需配觸摸屏、三菱小型變頻器、電工實訓網格金屬板；
（4）操作臺：定制。
材料區技術參數
貨架7套，工具柜2套、文件柜2套，尺寸根據現場安裝位置定制。
四、設備清單
| 序號 | 項目名稱 | 技術要求 | 數量 | 單位 | 備注 |
| 1 | 電工實操培訓平臺 | ||||
| 1.1 | 鋼琴式技能鑒定操作臺 | 操作臺需包含啟保停、正反轉、星三角等初、中級維修電工基礎電路的培訓和鑒定功能；需包含PLC、觸摸屏、變頻器等高級電工、技師培訓和技能鑒定功能，PLC用西門子1200系列或升級版，觸摸屏用昆侖通態系列，變頻器用西門子小型變頻器。所有臺子必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件和通訊線。 | 24 | 套 | |
| 1.2 | 電腦 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接。 |
24 | 臺 | |
| 1.3 | PLC | 集成數字量I/O（24路數字量輸入，16路數字量輸出） | 24 | 臺 | |
| 1.4 | 教員講臺 | 面板：冷軋鋼材質，實木扶手、臺面，尺寸：114*80*990cm | 1 | 套 | 含座椅 |
| 1.5 | 教員計算機 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接。 |
1 | 臺 | |
| 1.6 | 顯示器 |
尺寸：23英寸液晶顯示器； 最佳分辨率：1920x1080； 背光類型：LED背光； 屏幕比例：16:9（寬屏）。 |
1 | 臺 | |
| 2 | 實訓模型電梯 | ||||
| 2.1 | 四層四站電梯井道實驗裝置 |
1）電梯轎廂尺寸：600×500×560（寬×深×高），外尺寸。 2）門口尺寸：380×470（寬×高） 3）井道框架外圍尺寸：980×820×4000（寬×深×高）。 4）設備自重：約600㎏。 5）曳引機功率：0.75KW。電壓380V或220V兩種。 6）額定電流：2.5A。 7）供電電源：三相五線，380V，50HZ。 8）變頻器：三菱A540。 9）可編程控制器（PLC）：日本三菱FX系列。 10）控制方式：集選（JX）。 11）電梯層站：4/4。 |
2 | 臺 | |
| 2.2 | 電源控制裝置 | 輸入電源：AC380V±5%(三相五線) 50Hz | 2 | 張 | |
| 2.3 | 配套易損器材 | 定制 | 2 | 套 | |
| 2.4 | 工程材料 | 定制 | 2 | 套 | |
| 2.5 | 操作臺 |
學員桌椅： 全鋼結構、簡易安裝、防火板鋪防靜電墊 尺寸：1400*700*740 材質：鋼架、板材 凳子：方形凳 2把 （每套含2把座椅） |
2 | 套 | |
| 3 | 教學競賽區操作臺 | ||||
| 3.1 | 操作臺 |
學員桌椅: 尺寸：1200*600*740 材質：鋼架或板材 凳子：椅子1把 |
32 | 臺 | |
| 3.2 | 電腦 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接口。 |
32 | 臺 | |
| 3.3 | PLC | FX3U-48MR，集成數字量I/O（24路數字量輸入，24路數字量輸出） | 32 | 臺 | |
| 3.4 | 小型變頻器 | 三菱小型變頻器（1KW左右） | 32 | 臺 | |
| 3.5 | 觸摸屏 | 昆侖通態，屏幕尺寸：7''TFT，分辨率：800*480，開孔尺寸：215*152mm，主頻頻率：300MHz，配置：內存128M，接口1*RS232、1*RS485、1*USB | 32 | 套 | |
| 3.6 | PLC仿真實訓軟件 |
a．通過PLASH虛擬環境實時顯示PLC的運行狀態 b．可以實現PLC虛擬接線，并對接線進行錯誤檢查 c．PLC編程訓練、PLC程序編寫測試等功能 d．實現PLC運行模擬，對錯誤程序進行檢查 |
32 | 套 | |
| 3.5 | 電工實訓網格金屬板 | 定制 | 32 | 套 | |
| 4 | 其它設備 | ||||
| 4.1 | 貨架 | 尺寸：3000*600，材質：鋼，可調節高度， | 7 | 套 | |
| 4.2 | 工具柜 | 尺寸：1800*900*400，材質：鐵，厚度：0.8mm | 2 | 套 | |
| 4.3 | 文件柜 | 尺寸：2000*600，材質：鐵，厚度：0.8mm | 2 | 套 | |
| 4.4 | 教員講臺 |
面板：冷軋鋼材質，實木扶手、臺面，尺寸：1140*800*990 （含座椅） |
1 | 套 | |
| 4.5 | 計算機 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接口。 |
1 | 臺 | |
| 4.6 | 顯示器 |
尺寸：23英寸液晶顯示器； 最佳分辨率：1920x1080； 背光類型：LED背光； 屏幕比例：16:9（寬屏）。 |
1 | 臺 | |
| 4.7 | 投影儀 |
亮度：3500流明； 分辨率：1024×768； 對比度：5000：1； 光源壽命不小于2000小時； 電動屏幕尺寸不小于150英寸。 |
1 | 臺 | |
| 5 | 輔助材料 | ||||
| 5.1 | 二極管 | 1N4007，1A/1200V | 60 | 個 | |
| 5.2 | 晶體三極管 | 2N5551，0.3A/150V | 60 | 個 | |
| 5.3 | 三相異步電動機 | Y-132M-4，2.2kW | 3 | 臺 | |
| 5.4 | 指針式萬用表 | M47 | 3 | 塊 | |
| 5.5 | 三相四線插頭 | 16A/25A四孔 | 50 | 個 | |
| 5.6 | 單相三極插座 | 10A | 50 | 個 | |
| 5.7 | 三相四極插座 | 25A | 50 | 個 | |
| 5.8 | 白熾燈 | 30W或40W | 90 | 個 | |
| 5.9 | 白熾燈燈座 | 30W或40W | 90 | 個 | |
| 5.10 | 單開雙控開關 | 10A/250V/2500w | 50 | 個 | |
| 5.11 | 按鈕 | XLA-A213，保護式 | 100 | 個 | |
| 5.12 | 端子壓接鉗 | 適用端子0.5-6.0mm2預絕緣端子 | 18 | 個 | |
| 5.13 | 雙管日光燈 | 功率11W-15W，電壓110V-240V | 20 | 個 | |
| 5.14 | 時間繼電器 | H3BA-N8H 220V OMRON | 20 | 個 | |
| 5.15 | 斷路器 | C65N-D32/3P | 18 | 個 | |
| 5.16 | 交流接觸器 | LC1-D12M7C | 50 | 個 | |
| 5.17 | 熱繼電器 | LRD12C | 60 | 個 | |
| 5.18 | 接地電阻表 | ZC-8 | 14 | 個 | |
| 5.19 | 雙向晶閘管 | BTA41-700B TO-3P | 60 | 個 | |
| 5.20 | 單股多芯軟銅線 | BVR 1*1.5mm2 | 3000 | 米 | |
| 5.21 | 鋸弓 | 鋁合金方管鋸弓 12' | 23 | 把 | |
| 5.22 | 電工刀 | 8/刀頭，0.5*18*100mm | 23 | 個 | |
| 5.23 | 行程開關 | XCKN2145P20C | 80 | 個 | |
| 5.24 | 單股單芯硬銅線 | BYJ-2.5 mm2 | 3000 | 米 | |
| 5.25 | 熔斷器 | RL1-15/10 500V、15A、配熔體10A | 100 | 個 | |
| 5.26 | 熔斷器 | RL1-15/2 500V、15A、配熔體2A | 20 | 個 | |
| 5.27 | 三相異步電動機 | Y-112M-1.5 380V、△接法 | 9 | 臺 | |
| 5.28 | 雙速電動機 | YD90L-6/4 0.85/1.1KW | 9 | 臺 | |
| 5.29 | 數字示波器 | DS1104Z-S 70MHz 100MHz | 9 | 臺 | |
| 5.30 | 軟導線 | 0.35 mm2黃 | 40 | 卷 | |
| 5.31 | 軟導線 | 0.35 mm2綠 | 40 | 卷 | |
| 5.32 | 軟導線 | 0.35 mm2紅 | 40 | 卷 | |
| 5.33 | 軟導線 | 0.35 mm2藍 | 40 | 卷 | |
| 5.34 | 軟導線 | 0.5 mm2黃 | 40 | 卷 | |
| 5.35 | 軟導線 | 0.5 mm2綠 | 40 | 卷 | |
| 5.36 | 軟導線 | 0.5 mm2紅 | 40 | 卷 | |
| 5.37 | 軟導線 | 0.5 mm2藍 | 40 | 卷 | |
| 5.38 | 軟導線 | 1.0 mm2黃 | 40 | 卷 | |
| 5.39 | 軟導線 | 1.0 mm2綠 | 40 | 卷 | |
| 5.40 | 軟導線 | 1.0 mm2紅 | 40 | 卷 | |
| 5.41 | 軟導線 | 1.0 mm2藍 | 40 | 卷 | |
| 5.42 | 針形接線端子 | 0.5 mm2 | 35 | 包 | |
| 5.43 | 針形接線端子 | 0.35 mm2 | 35 | 包 | |
| 5.44 | 管形端子自調壓線鉗 | 0.25-6 mm2 | 35 | 個 | |
| 5.45 | 冷壓端子壓線鉗 | 0.5-10 mm2 | 35 | 個 | |
| 5.46 | 冷壓端子 | OT1.5-3 | 40 | 包 | |
| 5.47 | 冷壓端子 | OT1.5-4 | 40 | 包 | |
| 5.48 | 冷壓端子 | UT1-3 | 40 | 包 | |
| 5.49 | 冷壓端子 | UT1-4 | 40 | 包 | |
| 5.50 | 冷壓端子 | UT1.5-3.5 | 40 | 包 | |
| 5.51 | 冷壓端子 | UT1.5-5 | 40 | 包 | |
| 5.52 | 冷壓端子 | UT2.5-3 | 40 | 包 | |
| 5.53 | 冷壓端子 | UT2.5-4 | 40 | 包 | |
| 5.54 | 冷壓端子 | UT2.5-5 | 40 | 包 | |
| 5.55 | 號碼管 | 0.75平方，內徑2.2MM，適用于電線外徑2.1-2.3MM | 10 | 卷 | |
| 5.56 | 號碼管 | 1.5平方，內徑3MM，適用于電線外徑2.7-3.2MM | 10 | 卷 | |
| 5.57 | 按鈕盒 | 三按鈕 | 35 | 個 | |
| 5.58 | 旋鈕 | 2檔 | 80 | 個 | |
| 5.59 | 開關電源 | AC220V/DC24V，80W | 40 | 個 | |
| 5.60 | 指示燈 | AC220V（黃、綠、紅各40） | 120 | 個 | |
| 5.61 | 指示燈 | DC24V（黃、綠、紅各40） | 120 | 個 | |
| 5.62 | 電工常用工具 | 螺絲刀、鉗子、小活動扳手等 | 35 | 套 | |
| 5.63 | 線槽 | 寬高40*50左右?guī)w板 | 150 | 米 | |
| 5.64 | 中間繼電器 | 24V，2對常開2對常閉，帶指示燈，歐姆龍 | 200 | 個 | |
| 5.65 | 電工安裝導軌 | 寬35mm，厚1mm/1.2mm | 65 | 根 | |
| 5.66 | 接線端子 | 4.0mm2 | 350 | 個 | |
| 5.67 | 接線端子 | 2.5mm2 | 350 | 個 | |
| 5.68 | 接線端子 | 1.5mm2 | 700 | 個 | |
| 5.69 | 接線端子 | 1.0mm2 | 700 | 個 | |
