冰箱空調維修實訓室

冰箱空調維修實訓室可以進行冰箱空調的安裝與維修基本技能實訓，從制冷工具的使用、制冷系統操作、冰箱原理與實訓、空調原理與實訓等四個方面來培養學生維修冰箱空調的基本技能。

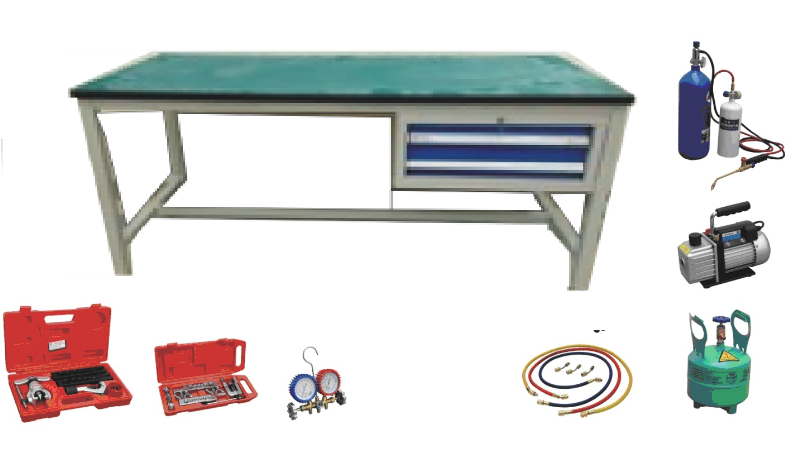

本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
工作電源：單相三線 220V±5％ 50Hz
制冷劑：冰箱F-12
外形尺寸：1200×600×780mm
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：30Kg
二、配置清單：（單臺配置）

序號	名稱	數量	性能描述
1	冰箱過濾器	1個	銅質、管狀
2	冰箱冷凝器	1個	鐵質噴塑、片式
3	冰箱蒸發器	1只	鋁質、管式
4	冰箱溫控器	1只	機械可調
5	高壓表	1只	指針式
6	低壓表	1只	指針式
7	視液鏡	2只	圓鏡直視、銅質外殼
8	銅管	1套	圓形
9	手閥	1只	銅質
10	實驗臺架	1臺	鋼木結構
11	實訓指導書	1套	與實訓臺配套

三、操作工具：（單臺配置）

序號	名稱	數量	性能描述
1	電鉻鐵	1把	內熱式
2	烙鐵架	1個	阻燃
3	剝線鉗	1把	多用
4	尖嘴鉗	1把	鋼質、絕緣
5	螺絲刀	2套	十字、一字各1把

四、操作工具
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
二、冰箱空調維修實訓室配置清單

序號	名稱	型號	單位	數量	備注
1	壓縮機	QD65D-1/10P	臺	10
2	空調	1P	套	10	知名品牌
3	冰箱	海爾 BCD-186KB 冷藏冷凍\|雙開門	套	2	知名品牌
4	冷凝器	1P	臺	10
5	蒸發器	1P	臺	10
6	干燥過濾器		個	10
7	制冷實訓臺	1200×600×780mm	張	10
8	真空泵		臺	10
9	制冷劑瓶	3	個	10
10	銅管		套	10
11	焊柜		套	10
12	鉗形電流表		只	10
13	測溫計		只	10
14	割管器		個	10
15	水平尺		塊	10
16	銅管	冰箱，空調	米	500
17	脹管器		套	10
18	封口鉗		把	10
19	羊角錘		把	10
20	套筒扳手		套	10
21	彎管器	冰箱，空調	套	10
22	虎口鉗		把	10
23	活動扳手		把	10
24	內六角扳手		把	10
25	管頭修理器		把	10
26	加氟管		付	10
27	焊條		根	300
28	儀器保管柜		個	8
29	無線話筒		套	10
30	無線耳麥擴音器		套	10
31	凳子		條	41
32	助焊劑		盒	15
33	制冷劑		公斤	400
34	其他輔助耗材		批	1	焊錫絲烙鐵芯連接線等
