主頁 > 產品介紹 > 熱工類實驗裝置 > 換熱工程設備控制綜合實訓裝置 2026-06-10

[規格型號]：	DB-ZL14
[產品名稱]：	換熱工程設備控制綜合實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

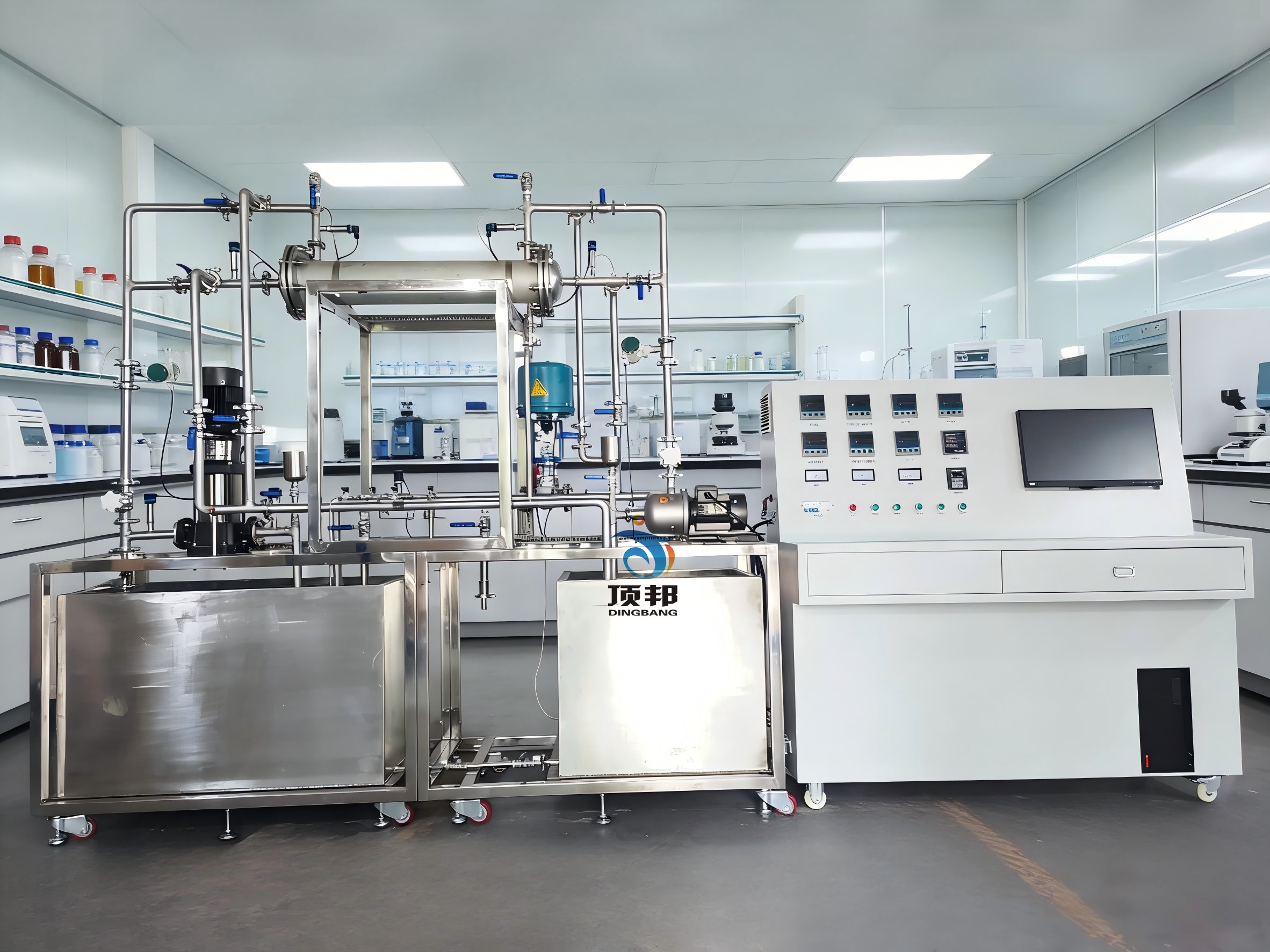

DB-ZL14 換熱工程設備控制綜合實訓裝置

一、產品功能：
換熱工程設備控制綜合實訓裝置包括以下實驗項目：
1、換熱器換熱性能實驗；
2、離心泵性能測定實驗；
3、流體傳熱膜系數測定實驗；
4、換熱器管程和殼程壓力降測定實驗；
5、離心泵恒壓力控制實驗；
6、離心泵恒流量控制實驗；
7、換熱器出口恒溫度控制實驗；
8、文丘里流量計校核實驗。
二、設計參數
1、列管換熱器總傳熱系數K=400—800 W/(m2·℃)；
2、換熱器管程和殼程壓力降6-60KPa；
3、液體流量：0～3.0m3 /h；
4、離心泵出口壓力：0-1.05MPa；
5、離心泵泵的揚程(H)：0-108m；
6、離心泵軸功率(N)：0.37-0.500KW；
7、離心泵效率 (η)：0-60%；
8、離心泵轉速：0-2900 轉/分；
9、液體溫度：常溫；
10、換熱器出口溫度控制余差1.5℃;
11、流量控制余差0.01m3 /h；
12、泵出口壓力控制余差0.1KPa；
13、文丘里流量計流量：0.2～3.0m3 /h，壓差范圍：10～60KPa；
14、換熱器周向應變值με 40--100 徑向應變值με 20--+100。
三、主要設備
1、文丘里流量計流量：0.2～10m3/h。文丘里流量計：文丘里喉徑：0.020m；
2、冷水多級立式離心泵 H=98m，Q=3.5m3 /h，1臺；
3、熱水不銹鋼臥式離心泵 WB50/025，1臺；
4、不銹鋼固定管板換熱器，換熱面積 F=0.91m2，1臺；
5、冷水箱，不銹鋼 1200×650×800mm，1臺；
6、熱水箱，不銹鋼 700×650×800mm，1臺；
7、溫度傳感器 Pt100，6支；
8、壓力傳感器(0-1.0MPa) 6支；
9、渦輪流量傳感器 2臺；
10、電阻應變儀1套；
11、數顯儀表6套；
12、數顯儀表2套；
13、智能工業調節器1套；
14、智能工業調節器1套；
15、不銹鋼管路1套；
16、電動調節閥DN25、Pg16、1臺；
17、串口通訊服務平臺：串口數量1個，處理器32bits100MHz，內存2M，串口速率50-460800bps；校驗位None，Even，Odd，Space，Mark；數據位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS，XON/XOFF；串口形式DB9針；保護15KV；網口；網口形式 RJ45；速率10/100M自適應10M；保護內嵌2KV電磁隔離；軟件協議DHCP，TelnetPPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP實COM驅動 WindowsNT/2000/XP/2003實COM驅動；電源5V，2A；
18、變頻調速器：2.2KW，0—50Hz，3×380V，1臺；
19、電氣控制系統；1套；
20、儀表控制柜靜電噴涂電器控制柜：長×寬×深 1400×600×1400mm，內安裝漏電保護空氣開關電流型漏電保護器，開關電源等。1臺；
21、不銹鋼框架設備主體：長×寬×高 2200×700×1900mm，（SU304璧厚1.5mm）。
四、測控組成
1、變量：離心泵入口壓力，檢測機構：壓力傳感器，執行機構：無；
2、變量：離心泵出口壓力，檢測機構：壓力傳感器，執行機構：變頻器；
3、變量：冷水流量，檢測機構：渦輪流量計，執行機構：電動調節閥；
4、變量：熱水流量，檢測機構：渦輪流量計，執行機構：無；
5、變量：換熱器進出口溫度，檢測機構：鉑電阻溫度計，執行機構：無；
6、變量：冷流體出口溫度，檢測機構：鉑電阻溫度計，執行機構：固態調壓器；
7、變量：熱流體進口溫度，檢測機構：鉑電阻溫度計，執行機構：固態調壓器；
8、變量：換熱器進出口壓力，檢測機構：壓力傳感器，執行機構：無；
9、變量：離心泵電機功率，檢測機構：功率傳感器，執行機構：無；
10、變量：換熱器應變，檢測機構：電阻應變儀，執行機構：無。
