DBJT-7 熱工測量綜合實驗臺

一、實現目的:
熱工測量綜合實驗臺可以演示測量儀表的組成及種類，了解測量和測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估盤測量儀表的優劣和技術折標等內容.重點是熱工儀表組成及其功能.傳受器件直接與被測量對相聯系，感受被測參數的變化，并將儀表參數信號轉換成相應的便于測量儀表的對應信號輸出，中間件將感受件輸出的個號直接傳輸給顯示件或進行放大和轉換，顯示件向觀察者反映被測參數的址位和變化。

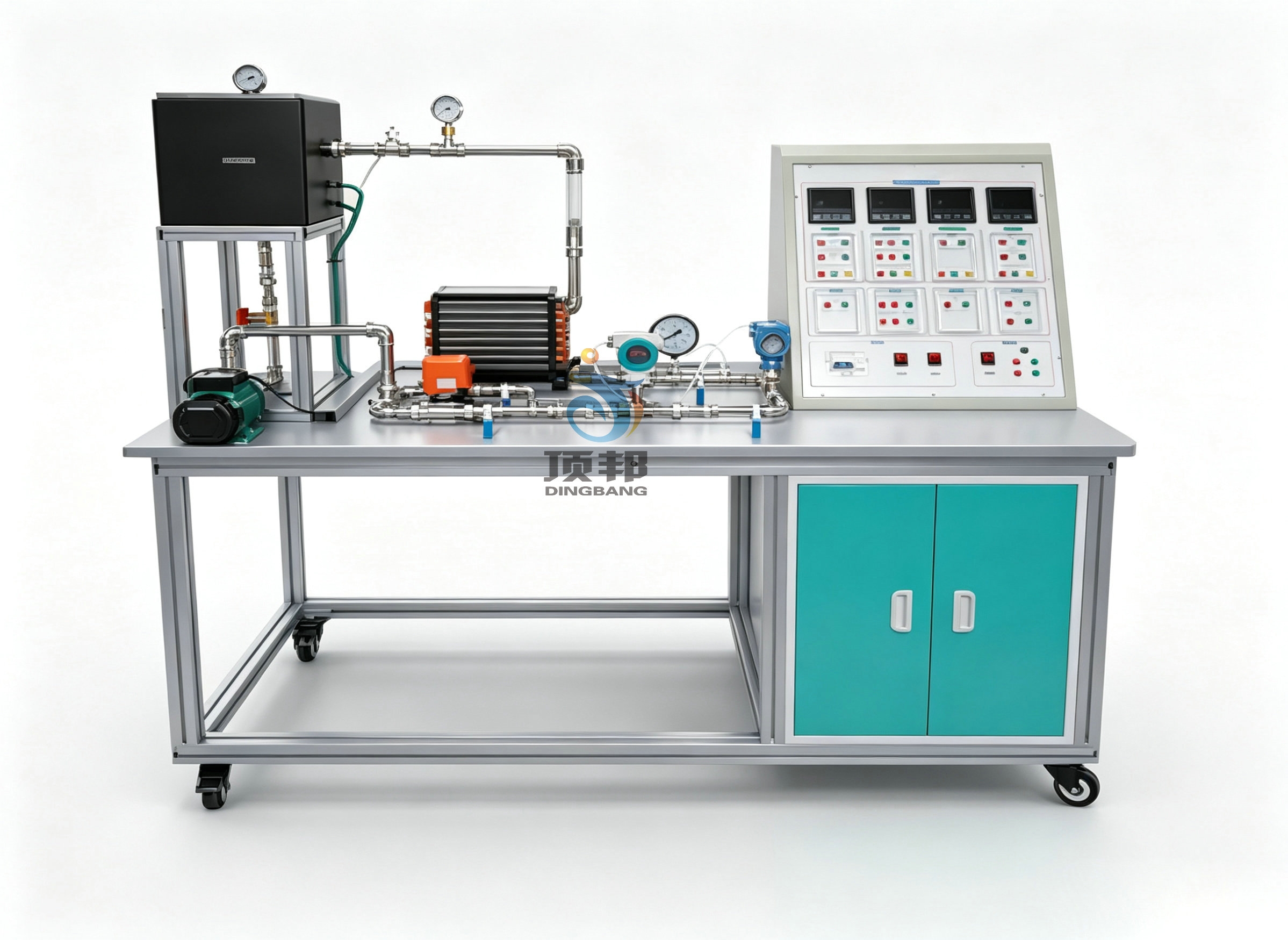

圖片僅供參考

二、主耍配置：
1、熱工測量綜合實驗臺被測量參數數分：壓力、溫度、流量、測量儀表.由感受件、中間件和顯示件組成.測量系統由四個基于本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹制臺架及控制成
2、熱工測量綜合實驗臺可以學習上們機的開發應用，提高實驗實訓模式，提供使用者的練習水平。
3、熱工測量綜合實驗臺可以簡單計算換熱器的功率

三、技術參數：
1、輸入電源:單相AC220V±10% 50Hz,功率1.5KW.
2、 304不銹加熱水箱，容積40L.加熱功率3.0KW：換熱器面枳為3.0M2。散熱熱風扇.
3、熱水泵參數：流量：20L/min・揚程：I2m,功率：120W
4、低嗓聲鼓風機:轉速2800r/nin ,功率20W.風壓490Pa・
5、溫度由高精度度傳感器測量・萬能信號輸入巡檢儀配合高精度數字顯示，顯示溫度度、壓力、流量等實驗全部參數.
*6、外形尺寸：1600*600* 1500mm,輪式, 主休框架使用4040鋁材結構，桌面采用歐標2080鋁材面板。面板上的導流水槽可以流出在實訓過程中的流出來的水。桌子下面有元件柜一個：整體使用藍白搭配
*7、宇電控制儀表1塊：在儀表使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確，
*8、宇電溫度控制儀表2塊：不同于普通的輸出開關量方式。儀表內部安裝有一個G固態調壓模塊，能調節控制加熱水箱溫度，采用曲線控制平穩加熱。
9、宇電模擬量儀表1塊：4-20MA輸入，
*10、水系統采用獨特的不銹鋼水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
*11、比例調節閥：4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議
*12、通信軟件：為了提供學習環境，在普通智能儀表的設定上增加了上們機軟件控制通過上們機可直接控制設定
四、實訓項目：
實驗一儀表的示值校驗
實驗二溫度指示儀表的校驗及調整
實驗三熱電髙溫計的使用
實驗四熱電偶的檢定與測試
實驗五常用顯示儀表的檢定
實驗六熱工儀表校驗
實驗七測量與誤差
實驗八溫度測量與儀表
實驗九壓力測量與儀表
實驗十流量測量與儀表
實驗十一被測原件檢測實驗
實驗十二數字顯示實驗校驗
實驗十三中間件的信號轉化
實驗十四上們機軟件的應用
實驗十五提供儀表通信協議。方便學習開發

五、配置清單

序號	名稱	數量	單位	備注
1	水箱	2	只	304不銹鋼
2	換熱器	1	套	2平方
3	散熱熱風扇.	1	套	25W/220
4	主框架	1	套	4040鋁
5	控制儀表	4	塊	宇電4-20MA
6	比例調節閥	1	套	4-20MA
7	通信軟件	1	套	485
8	通信模塊	1	套	485
9	固態調壓模塊	1	套	4-20MA
10	開關電源	1	套	6A/220V
11	傳感器	2	套	PT100
12	加熱器	1	套	3KW/220V
13	不銹鋼流量計		套	3T
14	壓力表	1	套	1/4
15	溫度表	1	套	1/4
16	水泵	1	套	220V
17	電磁流量計	1	套	4-20MA
18	壓力變送器	1	套	4-20MA
19	實驗連接線	24	根	800MM
20	大圈接線端子	1	套	12MM
21	開關	1	套	12*28
22	漏電開關	1	套	220V
23	水管	1	批	若干
