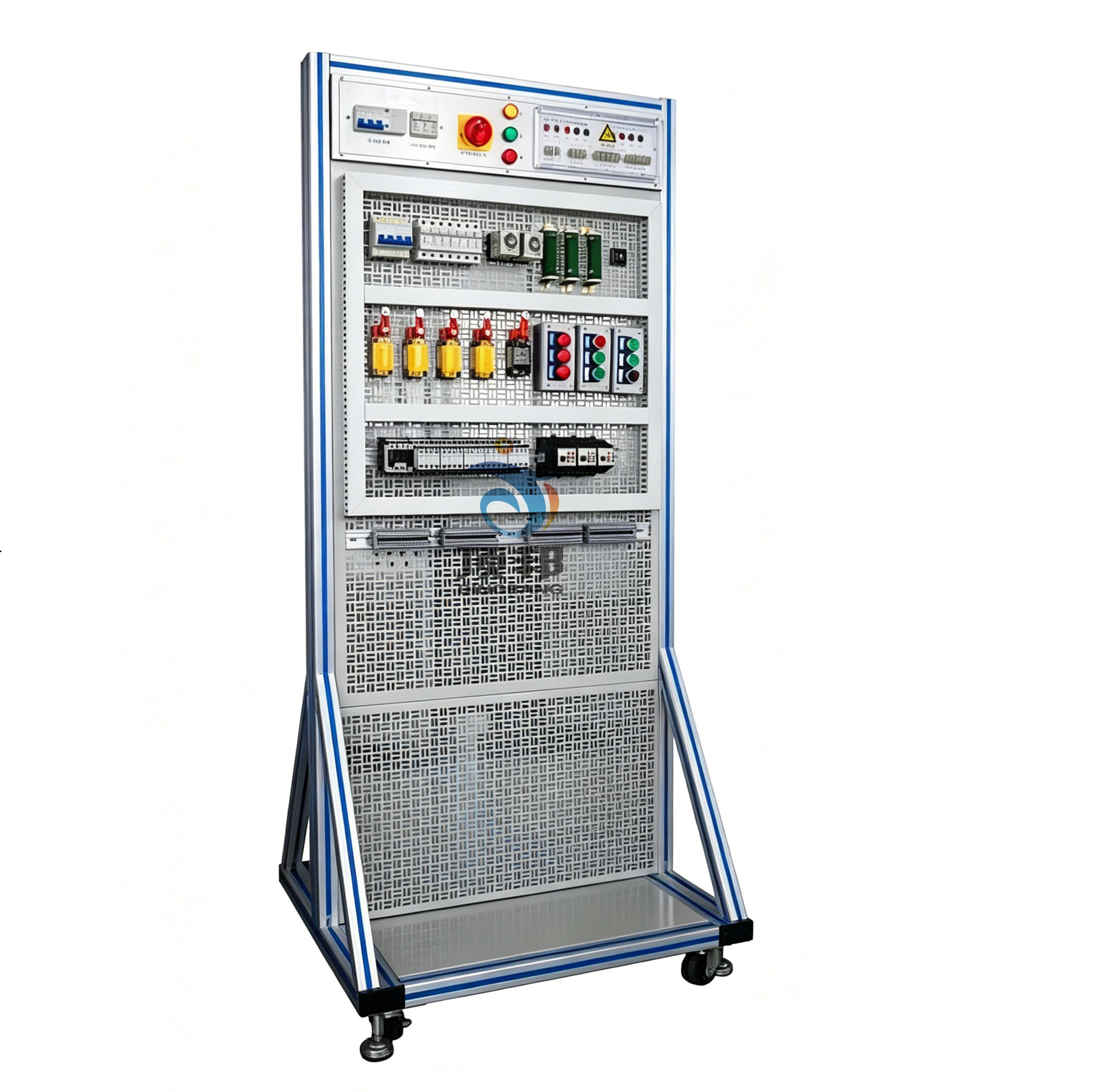

DB-TH15 電工基礎技能實訓平臺

（參考圖）

一、產品概述：
電工基礎技能實訓平臺采用萬能網孔板開放式設計，自由組合的思路，裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構
電工基礎技能實訓平臺實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
電源控制屏
電工基礎技能實訓平臺在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
實驗操作項目：
1.起動停止控制電路；
2.異步電動機點動控制電路；
3.異步電動機兩地控制電路；
4.異步電動機聯鎖正反轉控制電路；
5.雙重聯鎖正反轉控制電路；
6.自動順序起動控制；
7.手動順序起動控制；
8.異步電動機星、三角控制電路；
9.異步電動機能耗控制電；
10.異步電動機反接制動控制電路；
11.自動往返控制電路；
12.正反轉點動、起動控制電路；
13.帶有點動的自動往返控制電路；
14.異步電動機自鎖控制電路；
15.異步電動機單向點動、起動控制電路；
16.電阻降壓起動控制電路；
17.C620-1型車床控制電路；
18.電動葫蘆電氣控制電路；
19.PLC實訓
19.1、PLC控制電動機點動和自鎖控制
19.2、PLC控制電動機手動正反轉控制
19.3、PLC控制電動機帶延時正反轉控制
19.4、PLC控制電動機帶限位自動往返運動控制
19.5、PLC控制電動機兩地啟動停止控制

……自由設計項目。

六、元件配置清單

序號	型號	名稱	數量	單位	備注
1	D247LE﹣32	三相漏電開關	1	只
2	BH0.66	電流互感器	3	只
4	CJX2﹣0901	交流接觸器	4	只
5	JZ7﹣44	中間繼電器	2	只
6	JR36﹣20	熱繼電器	3	只
7	RT18-32X	1P熔斷器	5	只
8	LX9-222	行程開關	2	只
8	LX9-001	行程開關	2	只
9	3H	控制按鈕	2	只
10	ST3	電子式時間繼電器	2	只
11		大功率電阻	3	只
12		橋堆	1	只
13		二極管	1	只
14	380V（Y/△）180W	三相異步電機	1	只
15	380V（Y/△）180W	三相異步電機	1	只	帶離心開關
16	塑料卡子及自攻螺絲		100	套
17	端子排		20	孔
18	PLC	FX3U-48MR	1	套
19	開關電源	DC24V5A	1	個
20	編程電纜	USB-FXSC09	1	根
