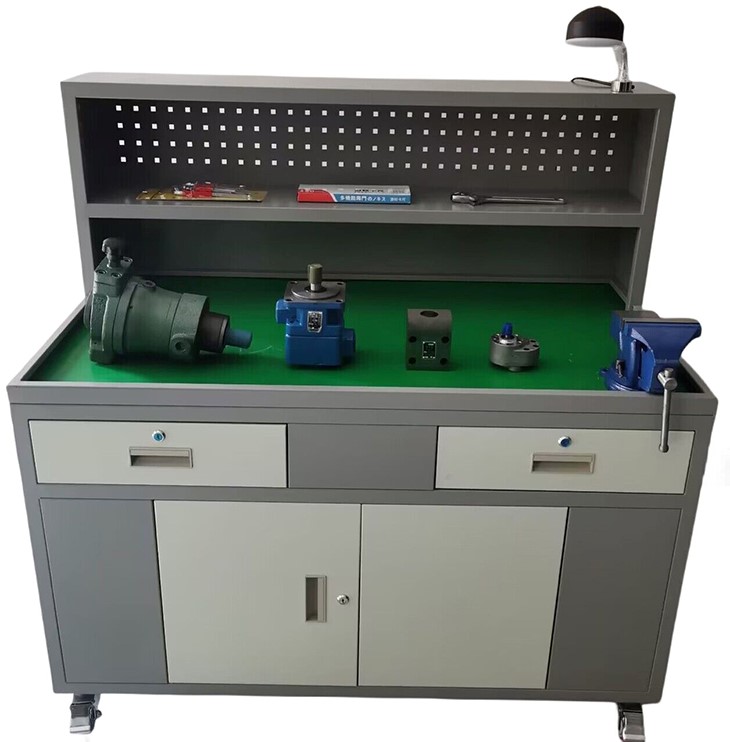

液壓與氣動拆裝維修實訓臺、液壓與氣動元件是液壓、氣動系統的重要組成部分，液壓與氣動元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸、氣缸、電磁閥、氣控閥及各種控制閥等元件及相關工具，通過對液壓與氣動元件的拆裝實訓，觀察及了解各零件在液壓與氣動元件中的作用，加深學生對液壓與氣動元件結構及工作原來的了解。并能對液壓與氣動元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的實訓教學需要。
二、技術參數
1、交流電源：?jiǎn)蜗郃C 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1210mm×620mm×1250mm；
5、整機功耗：≤1.0 kVA；
6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。
7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有臺燈照明及交流電源插座，能為操作提供一個明亮的工作環境。
8、平臺配置專業級數據模擬系統，可進行數據信號模擬生成，可配置模塊含有源無源電流輸出、電壓模擬、頻率模擬、電流電壓，電壓電流誤差值≤0.012。
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、日光燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
6、氣缸拆裝實訓
7、手動換向閥拆裝實訓
8、電磁閥拆裝實訓
9、氣控閥拆裝實訓
10、各種氣控閥拆裝實訓
五、液壓氣動元件拆裝實訓設備配置清單
|
序號 |
元件名稱 |
規格／型號 |
數量 |
單位 |
備注 |
|
1 |
實訓裝置 |
1210x620x1250mm |
臺 |
1 |
鐵質雙層亞光密紋噴塑結構 |
|
2 |
齒輪泵 |
BB-B6 |
臺 |
1 |
|
|
3 |
直動式溢流閥 |
P-B10 |
只 |
1 |
|
|
4 |
先導式溢流閥 |
Y-10B |
只 |
1 |
|
|
5 |
減壓閥 |
DR10-4-5X10Y |
只 |
1 |
|
|
6 |
節流閥 |
DVP6 |
只 |
1 |
|
|
7 |
調速閥 |
2FRM5-31B/15QB |
只 |
1 |
|
|
8 |
液控單向閥 |
SV10PA1-30 |
只 |
1 |
|
|
9 |
三位四通換向閥 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
10 |
單杠雙作用液壓缸 |
MOB40-200 |
只 |
1 |
|
|
11 |
單作用氣缸 |
只 |
1 |
||
|
12 |
雙作用氣缸 |
只 |
1 |
||
|
13 |
減壓閥（帶壓力表） |
只 |
1 |
||
|
14 |
手動換向閥 |
4H210—08 |
只 |
1 |
|
|
15 |
單電磁換向閥（二位三通） |
只 |
1 |
||
|
16 |
單電磁換向閥（二位五通） |
只 |
1 |
||
|
17 |
雙電磁換向閥（二位五通） |
只 |
1 |
||
|
18 |
雙電磁換向閥（三位五通） |
只 |
1 |
||
|
19 |
單氣換向閥（二位五通） |
只 |
1 |
||
|
20 |
雙氣換向閥（二位五通） |
只 |
1 |
||
|
21 |
行程閥（機控） |
只 |
1 |
||
|
22 |
行程閥（按鈕） |
只 |
1 |
||
|
23 |
行程閥（按鈕帶鎖） |
只 |
1 |
||
|
24 |
或門型梭閥 |
只 |
1 |
||
|
25 |
快速排氣閥 |
只 |
1 |
||
|
26 |
單向節流閥 |
只 |
1 |
||
|
27 |
單向閥 |
只 |
1 |
||
|
28 |
鋼皮尺 |
30CM |
把 |
1 |
|
|
29 |
千分尺 |
0~25mm |
把 |
1 |
|
|
30 |
卡簧鉗（內、外） |
P1ERS |
把 |
2 |
|
|
31 |
活動扳手 |
6”-150mm |
把 |
1 |
|
|
32 |
內六角扳手 |
10”-250mm |
把 |
1 |
|
|
33 |
JTECH |
套 |
1 |
||
|
34 |
拆裝墊塊 |
塊 |
1 |
元件在墊塊上拆裝 |
|
|
35 |
橡膠墊皮 |
張 |
1 |
||
|
36 |
實訓指導書 |
冊 |
1 |
||
|
37 |
油壺 |
五斤裝 |
個 |
1 |
裝廢油 |
|
38 |
電源三插 |
個 |
1 |
||
|
39 |
機床臺燈 |
臺 |
1 |
||
|
40 |
元件盒 |
個 |
1 |
||
|
41 |
臺虎鉗 |
個 |
1 |
||
|
42 |
工具箱 |
個 |
1 |
