一、概述
電工PLC變頻器實訓考核裝置、電氣控制與PLC技能實訓裝置，配套有電腦和相關軟件，電工PLC變頻器實訓考核平臺集西門子S7-1200PLC、編程軟件及仿真實訓教學軟件、變頻器、伺服運動控制、觸摸屏、實訓模塊、三相異步電動機等控制類軟硬件于一體，可進行PLC實訓、變頻器實訓、觸摸屏實訓、組態實訓等。
電工PLC變頻器實訓考核設備、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

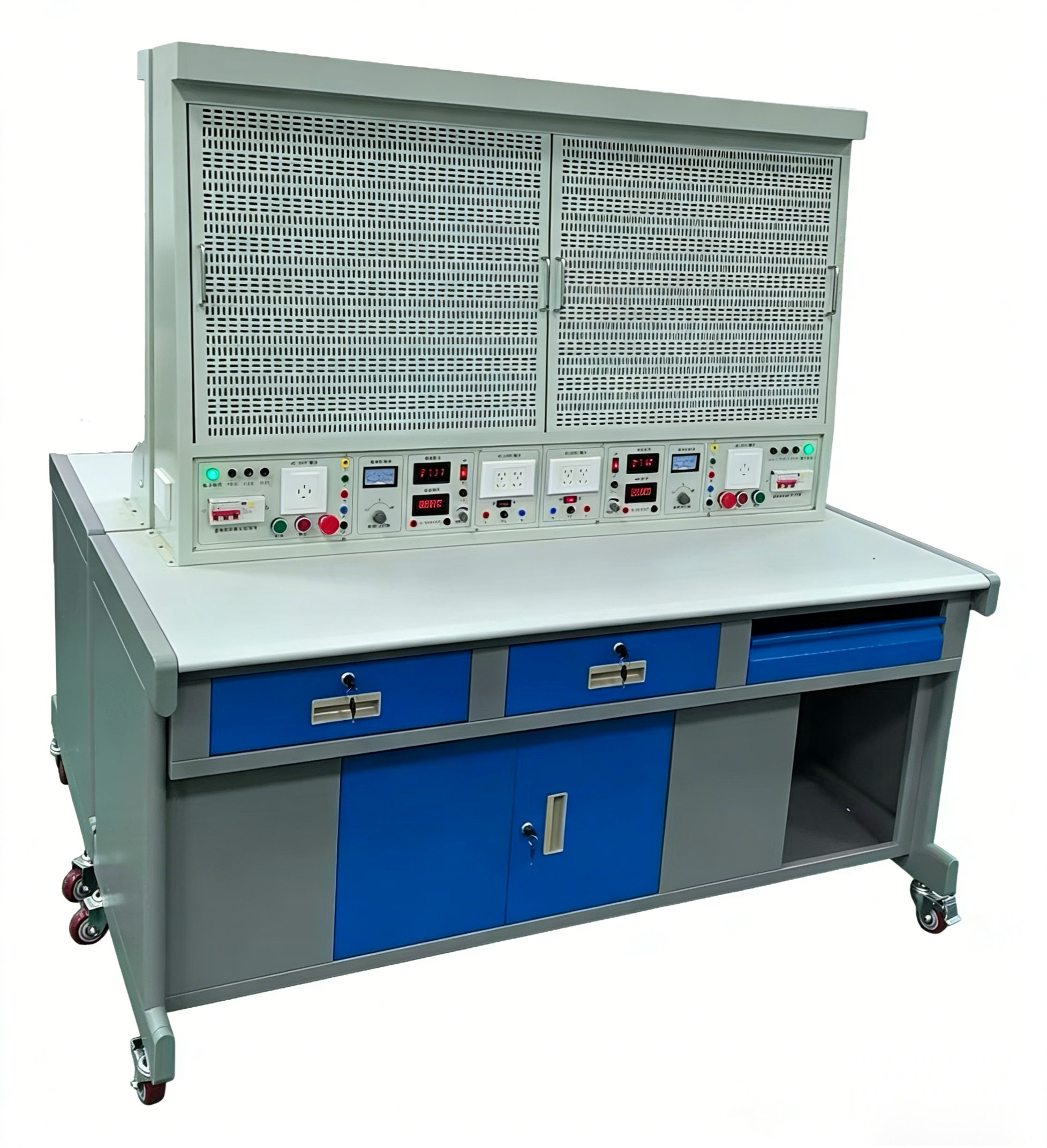

（參考圖片）
二、設備技術指標
1.裝置類型：雙工位實訓臺，單面雙組型；
2.外型尺寸：整體尺寸1700mmx600mmx1600mm；
3.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面采用25mm高密度板厚，防火、防水、耐磨。板截面選用優質PVC封邊經全自動封邊機加溫180攝氏度膠封，整體美觀大方，結實耐用；
4.電源（每個工位獨立且配置相同）：
1）輸入：三相AC 380V ±10％ 50HZ 三相五線；
2）固定交流輸出：三相五線380V接插式2組、220V插座式2組，均通過組合開關進行關斷。
3）可調直流輸出：0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
5.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
6.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。
7.接口及儀表：指針式電壓表2只，時刻監控電網電壓變化。
8.安全保護：設有自動空氣開關通斷電源，設有急停保護、電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護等安全保護措施，保證整個實訓過程的安全。漏電保護動作電流＜30mA。
三、設備結構功能要求
雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。
1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。
2.實訓桌設計須整體滿足絕緣等級要求。桌架底部設計有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子左右各設有兩個抽屜（帶鎖），下方設有雙開門固定式儲物柜，便于放置工具和實驗導線等。
3.網孔板2塊：尺寸≧700mmx600mm、厚度≧1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎�、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件的安裝和布局。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y／Δ自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟停控制
26.變頻器的外部端子控制
27.PLC控制三相異步電機啟�？刂�
28.PLC控制三相異步電機正反轉控制
29.PLC控制三相異步電機星三角控制
30.PLC與變頻器通訊控制
31.觸摸屏的畫面編輯
32.觸摸屏通訊參數設置
33.觸摸屏與PLC通訊控制
34.觸摸屏、PLC、變頻器通訊控制
五、實訓裝置基本配置清單
|
序號 |
名稱 |
每套數量 |
單位 |
備注 |
|
1 |
實訓桌 |
1 |
張 |
|
|
2 |
控制屏 |
1 |
套 |
|
|
3 |
儲存柜 |
2 |
個 |
|
|
4 |
學生凳 |
2 |
張 |
|
|
5 |
網孔板 |
2 |
塊 |
|
|
6 |
電腦桌 |
2 |
張 |
可移動式 |
|
7 |
器材配備 |
2 |
套 |
每臺配置見下表六（該配置為每個實驗臺2套器材的配置數量） |
表六：實訓臺元器件配置清單（1臺）
|
序號 |
名 稱 |
型號與規格 |
數量 |
單位 |
|
1 |
單相電度表 |
DD862-2或DDS1319 |
2 |
個 |
|
2 |
空氣開關 |
IC65N 32A 2P，帶漏保 |
2 |
個 |
|
3 |
兩檔自鎖轉換開關 |
4A/250V |
2 |
個 |
|
4 |
平燈頭（含燈座） |
6A/250V |
4 |
個 |
|
5 |
插座 |
2 |
個 |
|
|
6 |
拉線開關 |
4A/250V |
2 |
個 |
|
7 |
墻壁開關座 |
4 |
個 |
|
|
8 |
聲控開關 |
2 |
個 |
|
|
9 |
3H鐵殼按鈕 |
4 |
個 |
|
|
10 |
行程開關 |
LX19-111 |
4 |
個 |
|
11 |
行程開關 |
LX19-001 |
4 |
個 |
|
12 |
倒順開關 |
K03-15 |
2 |
個 |
|
13 |
電流互感器 |
BH-0.66 |
2 |
個 |
|
14 |
低壓斷路器 |
IC65N 20A/3P，帶漏保 |
2 |
個 |
|
15 |
2P直插式保險盒 |
RT18-32X |
2 |
個 |
|
16 |
3P直插式保險盒 |
RT18-32X |
2 |
個 |
|
17 |
LED燈管（含燈座） |
10W |
2 |
套 |
|
18 |
交流接觸器 |
CJX2序列，32A，線圈，220V |
6 |
個 |
|
19 |
輔助觸頭 |
F4-22 |
6 |
個 |
|
20 |
熱繼電器 |
0.63-1A |
2 |
個 |
|
21 |
時間繼電器 |
ST3PA-B/380V (0-60S) |
2 |
個 |
|
22 |
時間繼電器座 |
PF-083A |
2 |
個 |
|
23 |
熔斷器及熔芯配套FR1 |
2 |
個 |
|
|
24 |
熔斷器及熔芯配套FR2 |
2 |
個 |
|
|
25 |
接線端子排 |
JF5-2.5/5 |
5 |
個 |
|
26 |
G形導軌 |
4 |
個 |
|
|
27 |
走線槽 |
2 |
米 |
|
|
28 |
三相鼠籠異步電動機 |
380V/Y/Δ180W，單速 |
2 |
個 |
|
29 |
三相鼠籠異步電動機 |
380V/Y/Δ180W，單速，配離心開關 |
2 |
個 |
|
30 |
三相雙速鼠籠異步電動機 |
380V/Y/Δ180W |
2 |
個 |
|
31 |
可編程控制器實訓組件 |
SIMATIC S7-1200 CPU 1212C AC/DC/RLY（繼電器輸出） |
2 |
套 |
|
32 |
觸摸屏 |
TPC7032 7寸，帶通訊和2個接口，帶固定架，昆侖通態。 |
2 |
套 |
|
33 |
變頻器實訓組件 |
SIMATIC S7- V20 |
2 |
套 |
|
34 |
編程電纜 |
3米長，用于PLC主機與PC機通訊 |
2 |
根 |
|
35 |
專用導線 |
30 |
米 |
|
|
36 |
螺絲 |
100 |
枚 |
|
|
37 |
塑料安裝卡子 |
配網板上M4字攻螺絲安裝電器元件 |
100 |
粒 |
|
38 |
常用實訓工具 |
包含：萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝、驗電筆 |
2 |
套 |
