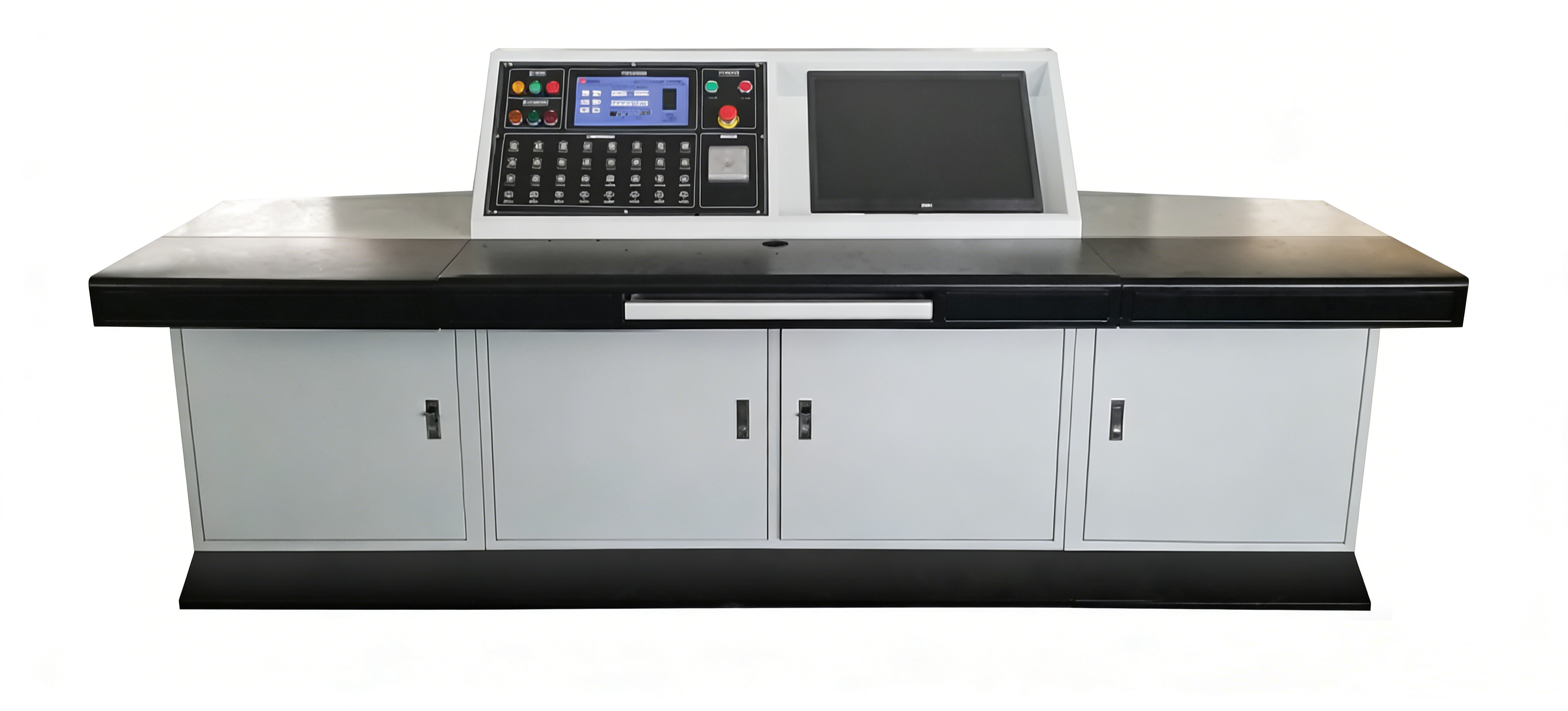

DBT-01A 一體化智能控制及教師示教主控臺
一體化智能控制及教師示教主控臺是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有電源控制系統、多媒體教學系統、老師豪華椅子。
二、技術參數:
1.工作電源：三相五線 380V±5％ 50Hz
2.安全保護：漏電保護（動作電流≤50mA），過流保護
3.規格尺寸：2400×800×780mm
4.額定功率：<2KW
5.環境溫度：－10℃ ～40 ℃
6.相對濕度：<85%
7.設備重量：200Kg
三、產品結構:
1.桌身部分：鋼質噴塑,半圓形設計，琴型結構，符合人體學設計，柜體設計有標準19吋機架模式，可放置各種多媒體器材：功放、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
2.桌面部分：采用優質鋼板經數控精加工成型，桌邊圓弧型設計，桌面敷設防靜電絕緣皮具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
3.實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色噴繪工藝，顏色協調、設計合理。設有電源控制系統、多媒體中控面板、嵌入式顯示器等布局科學操作方便。
四、基本配置：
| NO | 名稱 | 型號 | 規格參數 | 單位 | 數量 | 備注 |
| 1 | 示教臺 | DBZT-01B | 2400×750×750mm | 張 | 1 | |
| 2 | 控制屏 | DBZT-01B | 1200×480×330mm | 臺 | 1 | |
| 3 | 電腦 | 臺 | 1 | |||
| 4 | 實訓室智能管理終端 | DBZT-01B |
1.結構樣式 2U標準機架式設計，便于安裝和維護 2、輸入輸出接口： 視頻輸入：V-IN1、V-IN2、V-IN3、V-同屏 視頻輸出：V-OUT1、V-OUT2、V-OUT3、V-OUT4 音頻輸入：A-IN1、A-IN2、A-IN3 RS232：RS232-1、RS232-2、RS232-3、RS232-4、RS232-5、RS232-6 RS485：RS485-1、RS485-2、RS485-3、RS485-4、RS485-5 Zigbee:Zigbee1、Zigbee2 紅外：Infrared I/O：I/O1、I/O2、I/O3、I/O4、I/O5、I/O6 繼電器：Relay1、Relay2(臺式機開關機) 3、電源控制 8路電源控制（可以控制8臺或8組實訓臺供電） 操作模式 7吋液晶觸控面板控制。 5、系統開啟模式 1）一卡通：插卡即開、抽卡即關（延遲5分鐘） 2）一鍵通：一鍵開啟、一鍵關閉 3）定時運行：選擇指定的教室，按照設定的日期或周期、時間，執行一鍵開關序列。 4）指定教室運行：選擇指定的教室，即時執行一鍵開關序列或指定設備。 6、遠程、本地操作 本地配置操控面板，選配讀卡器。通過讀卡器可以實現一卡通，通過操控面板可以實現一鍵通及其他操控，具體如下。設備開關：系統（智能終端）開關：上課（一鍵開啟）、下課（一鍵關閉）；投影機：開+幕布降、關+幕布升；音視頻切換：臺式機、筆記本、無線同屏、實物展臺4路切換；音頻跟隨：臺式機-音頻IN1，筆記本-音頻IN2，無線同頻-視音頻同步； 遠程操控，智能終端開關：重啟（復位）；投影機開關：開啟、關閉； 幕布升降：升、降 功放開關：電源供/斷電；臺式機開關：（電源供/斷電）+開關機、強制關機、重啟系統；面板禁用：卡無效、無授權面板禁用；視頻輸入；視頻輸出；音頻輸入； 7、環境監測 氣溫、照度、濕度、PM2.5、、CO₂環境的實時檢測，根據環境對應的控制功能包括空調開關、、窗簾開關、風扇開關、照明開關； 8、通訊模式 具有IP、ID通訊模式 9、故障檢測功能（多媒體設備如學校自備需提供對應設備的通訊協議） 可以對投影機、幕布、電腦、功放、音箱、實訓臺進行故障檢測，并自動生成報告。故障報警分為2等級，紅色級別（必須進行干預），黃色級別（進行預警）。 （投標提供樣機） |
套 | 1 | |
| 5 | 高級五輪轉椅 | 張 | 1 | |||
| 6 | 投影機 | 3500流明 | 臺 | 1 | ||
| 7 | 通用投影機吊架 | 500-1000mm可調 白色 | 套 | 1 | ||
| 8 | 電動投影幕布 | 120寸 | 塊 | 1 | ||
| 9 | 無線話筒 | 對 | 1 | |||
| 10 | 有線鵝頸話筒 | 個 | 1 | |||
| 11 | 功率放大器 | 臺 | 1 | |||
| 12 | 音箱 | 對 | 1 | |||
| 13 | 專業音箱線(發燒線) | 米 | 40 | |||
| 14 | 配套資源庫 | 套 | 1 |
