電控助力轉向系統實訓平臺，助力轉向系統實訓臺
2026-03-24 08:43

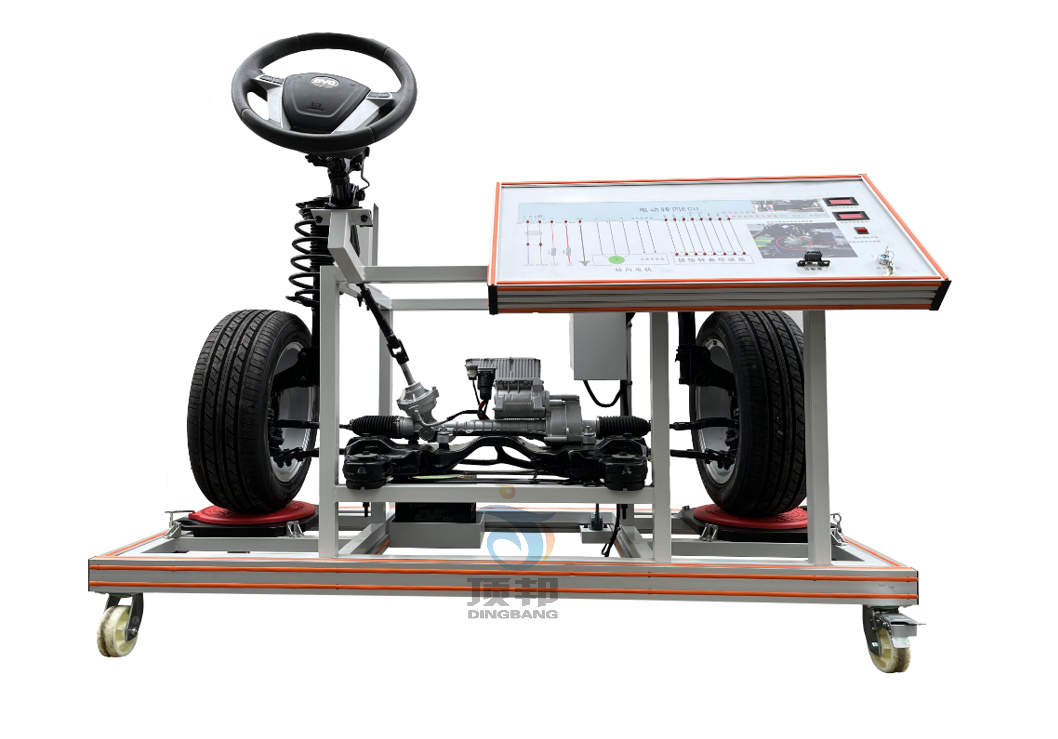

純電動汽車自適應助力轉向理實一體化實操平臺選用翻新比亞迪E5純電動轎車齒輪齒條式電動助力轉向系統（EPS）；真實地展示純電動轎車 EPS系統核心零部件之間的連接控制關系、安裝位置和運行工況，培養學員對純電動轎車EPS系統故障分析和處理能力。適合于各類院校對純電動汽車電動助力轉向系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.純電動汽車電動助力轉向系統，真實可運行操作,展示系統結構和原理、工作過程。
2.安裝有轉向角盤，實時顯示前輪的轉角變化;安裝有數字顯示表，實時顯示傳感器的信號電壓變化。
3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點10個。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
8.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
★要求配備智能考核系統（提供演示視頻），智能設故，可由老師設置故障，學員分析并查找原因，智能故障設置系統配套專用12V開關電源，車輛斷電狀態下查找不影響故障設置；故障設置含斷路，偶發等現象；對比實驗臺面板圖上零件圖和接插口針腳，直接在故障部位測量，掌握實車故障分析和排除方法。
▲要求提供實智能考核系統來源證明文件,原件備查。
三、技術規格
1.外形尺寸：1500×1000×1300 (長×寬×高)
2.面板外形尺寸：500×400mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.工作電源：12V
6.輸入電源；交流220V±10% 50Hz
7.純電動汽車電動助力轉向系統：比亞迪E5
四、實訓（實驗）項目
1.純電動汽車電動助力轉向系統維護與保養、使用操作、結構原理功能認知、故障診斷與維修;
2.純電動汽車電動助力轉向系統拆裝與檢測實操；
3.扭矩傳感器傳感器工作原理和引腳定義、功能；
5.電動助力轉向控制單元工作原理和引腳定義、功能；
6.前輪定位調整實操；
五、基本配置
動力轉向控制電腦(ECU)、診斷座、前輪轉角盤、點火開關、前橋懸掛機構、方向盤、轉向柱、電動助力方向機、轉向拉桿、前左右車輪總成、信號模擬裝置、扭矩傳感器、扭矩傳感器信號電壓數顯表、故障模擬與排除裝置、前輪左右轉盤、一體化全鋁合金型材搭建的移動臺架（1500×1000×1300mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板500×400mm）、設備操作說明書。
六．純電動汽車電動助力轉向系統原理與教學虛擬仿真軟件（★現場提供演示）
純電動汽車電動助力轉向系統原理與教學虛擬仿真軟件：
1、以純電動汽車電動助力轉向系統為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現北汽純電動汽車電動助力轉向系統結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、虛擬現實3D仿真系統符合符院校電動助力轉向系統教學大綱，對其進行子系統分解學習。
3、交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
4、仿真教學功能：可展示轉向系統----轉向助力泵、方向機子組件等動態工作過程，可對轉向系統進行動態工作過程仿真。
5、虛擬拆裝功能：模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配轉向系統時必須按照科學的順序進行操作，有助于規范學生的實操標準。
6、結構認知功能：三維模型對每個零部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
