充電樁故障檢測臺，交流充電樁拆裝檢測實訓臺
2026-05-10 08:52隨著新能源汽車產業的快速普及，充電樁作為核心配套基礎設施，已廣泛覆蓋小區、商圈、高速服務區等各類場景，成為保障新能源汽車出行的關鍵支撐。充電樁長期處于戶外復雜環境，受電壓波動、環境侵蝕、頻繁插拔、元件老化等因素影響，易出現各類故障，不僅影響用戶充電體驗，更可能引發電氣安全隱患，這對充電樁運維人員的專業檢測與維修技能提出了極高要求。在此背景下，充電樁故障檢測臺應運而生，作為集故障模擬、實操檢測、技能考核于一體的專業化教學實訓設備，精準破解傳統充電樁實訓痛點，成為職業院校、培訓機構及運維企業培育專業人才的核心載體，為充電設施運維行業規范化發展筑牢人才根基。
充電樁故障檢測臺的設計，以“真實仿真、實操適配、崗位導向、安全可控”為核心原則，嚴格遵循《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》（GB/T 27930）等國家標準，精準匹配充電樁運維崗位的實際需求，徹底解決了傳統實訓中“故障難復現、實操風險高、理論與實踐脫節、實訓成本高”的行業痛點。與傳統實訓模式相比，該檢測臺以主流交直流充電樁為原型，完整復刻充電樁的核心結構、電路布局與工作邏輯，涵蓋交流樁（7KW國標）、直流樁的核心組件，構建了“認知熟悉-故障模擬-檢測診斷-排查修復”的全流程實訓體系，讓學習者在安全可控的環境中，沉浸式掌握充電樁故障檢測與維修的核心技能，實現從理論認知到崗位實操能力的高效轉化。
從結構組成來看，充電樁故障檢測臺整合了核心仿真模塊、故障模擬模塊、檢測實訓模塊、可視化教學模塊及安全防護模塊，形成一套功能完善、操作便捷、專業高效的實訓解決方案，兼顧教學、實訓與考核多重需求。其核心配置完全對標量產充電樁真實架構，確保實訓內容與崗位實際無縫銜接。
一、產品簡介
交流充電樁拆裝檢測實訓臺以新能源汽車國標交流充電樁為基礎，真實體現新能源汽車充電系統的工作特性，可直接為新能源汽車進行充電，且可以進行拆裝調試實訓，分解安裝硬件便于實驗實訓，以滿足交流充電樁結構與工作原理教學、電路控制技術分析，充電測試功能、裝配與調試等教學實訓需求。
交流充電樁拆裝檢測實訓臺適用于《新能源汽車高壓安全與防護》、《充電管理系統》課程的一體化教學實訓實驗。
二、產品組成
主要包含：
1.交流充電樁拆裝檢測實訓臺*1 臺（含：實驗檢測拆裝面板、漏電保護裝置、國標交流充電槍、分解安裝的交流充電樁拆裝檢測硬件）；
2.故障考核*1 套；
3.配套實訓資料*1 套；
4.急停開關*1 套；
三、產品功能
1.支持給新能源車輛充電，采用國標 CC 和 CP 控制充電系統；
2.控制軟件終端實時顯示充電電壓、充電電流、充電電量、充電時間、 刷卡信息；
3.設備支持 NFC 射頻卡刷卡充電；
4.設備面板測試點支持電阻、電壓、波形、信號數據、頻率信號 測量；
5.設備面板支持充電樁拆裝實訓；
6.可采用香蕉頭導線進行線路連接拆裝訓練；
7.可設故障類型：斷路、對正短路、對負短路、信號串接、信號間短路；
四、技術指標
1.外形尺寸：(L)1500mm*(W)650mm*(H)1705mm；
2.設備接口：天線口、電源接口、網口；
3.測量數據類型：支持測量電壓、電流、電阻、頻率信號、波形數據、 CAN 總線；
4.滿足國標交流充電協議，支持給新能源車輛充電；
5.軟件連接方式：支持設備自身 wifi 熱點、支持連接指向網絡（如校 園局域網）、支持本地網線連接。
6.額定功率：3.3KW
7.額定電壓：AC220V±10%；
8.最大輸出電流：15A
五、實訓項目
充電樁準備工作與安全防護、充電樁元器件檢查與安裝、充電樁元器件線束檢查與連接、充電樁充電前檢查、充電樁充電檢測、 交流充電接口檢測、充電樁輸出接口故障檢修、充電樁輸入接口故障檢修、充電樁內部電路故障檢修充電樁通訊故障的檢修實驗實訓項目。
六、可設故障點內容
設置的故障點包含：
輸入總電源 L 線斷路故障；
輸入總電源 N 線斷路 故障；
內部功能模塊電源熔斷器 L 線斷路故障；
內部功能模塊電源熔 斷器 N 線斷路故障；
交流充電控制主板輸入熔斷器 L 線斷路故障；
交 流充電控制主板輸入熔斷器 N 線斷路故障；
交流充電控制主板輸入 L 線斷路故障；
交流充電控制主板輸入 N 線斷路故障；
防雷器 L 線斷路 故障；
防雷器 N 線斷路故障；
交流充電槍 N 線斷路故障；
交流充電槍 L 線斷路故障；
交流充電槍 PE 線斷路故障；
交流充電槍 CP 線斷路故障；
交流充電槍 CP 線搭鐵故障；
智能電表通訊 A+斷路故障；
智能電表通訊 A+對負短路故障；
智能電表通訊 A+對正短路故障；
智能電表通訊 B-斷 路故障；
智能電表通訊 B-對負短路故障；
智能電表通訊 B-對正短路故障；
智能電表通訊 A+/B-短路故障；
智能電表通訊 A+/B-串接故障；
NFC 讀卡器通訊 Tx 斷路故障；
NFC 讀卡器通訊 Tx 對負短路故障；
NFC 讀卡 器通訊 Tx 對正短路故障；
NFC 讀卡器通訊 Rx 斷路故障；
NFC 讀卡器通 訊 Rx 對負短路故障；
NFC 讀卡器通訊 Rx 對正短路故障；
NFC 讀卡器通 訊 Tx/Rx 短路故障；
NFC 讀卡器通訊 Tx/Rx 串接故障；
智能電表 V+斷 路故障；
智能電表 V-斷路故障；
NFC 讀卡器 V+斷路故障；
NFC 讀卡器 V-斷路故障。
七.充電樁拆裝虛擬仿真教學軟件（★現場提供演示）
1、以直流充電樁為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現電池原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、仿真教學功能：可對充電樁進行解剖透視觀察、可觀察充電過程等，通過平面動畫技術展示刷卡充電、充電結算時的完整過程.
虛擬拆裝教學功能： 學生在分解和裝配充電樁必須按照科學的順序進行操作，有助于規范學生的實操標準。
4、結構認知功能：可對充電樁內部各部件進行專業術語標識，鼠標單擊零部件，真人朗讀零部件名稱�？扇我饪刂铺摂M現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
充電樁故障檢測臺的設計，以“真實仿真、實操適配、崗位導向、安全可控”為核心原則，嚴格遵循《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》（GB/T 27930）等國家標準，精準匹配充電樁運維崗位的實際需求，徹底解決了傳統實訓中“故障難復現、實操風險高、理論與實踐脫節、實訓成本高”的行業痛點。與傳統實訓模式相比，該檢測臺以主流交直流充電樁為原型，完整復刻充電樁的核心結構、電路布局與工作邏輯，涵蓋交流樁（7KW國標）、直流樁的核心組件，構建了“認知熟悉-故障模擬-檢測診斷-排查修復”的全流程實訓體系，讓學習者在安全可控的環境中，沉浸式掌握充電樁故障檢測與維修的核心技能，實現從理論認知到崗位實操能力的高效轉化。
從結構組成來看，充電樁故障檢測臺整合了核心仿真模塊、故障模擬模塊、檢測實訓模塊、可視化教學模塊及安全防護模塊，形成一套功能完善、操作便捷、專業高效的實訓解決方案，兼顧教學、實訓與考核多重需求。其核心配置完全對標量產充電樁真實架構，確保實訓內容與崗位實際無縫銜接。

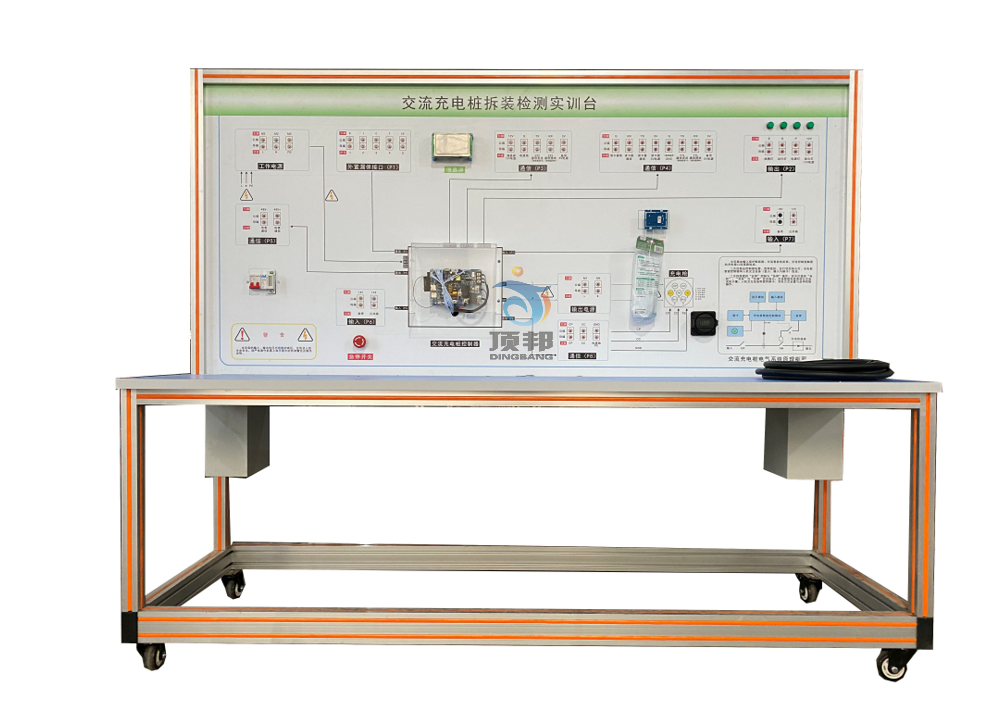

DB-QC121 交流充電樁拆裝檢測實訓臺
一、產品簡介
交流充電樁拆裝檢測實訓臺以新能源汽車國標交流充電樁為基礎，真實體現新能源汽車充電系統的工作特性，可直接為新能源汽車進行充電，且可以進行拆裝調試實訓，分解安裝硬件便于實驗實訓，以滿足交流充電樁結構與工作原理教學、電路控制技術分析，充電測試功能、裝配與調試等教學實訓需求。
交流充電樁拆裝檢測實訓臺適用于《新能源汽車高壓安全與防護》、《充電管理系統》課程的一體化教學實訓實驗。
主要包含：
1.交流充電樁拆裝檢測實訓臺*1 臺（含：實驗檢測拆裝面板、漏電保護裝置、國標交流充電槍、分解安裝的交流充電樁拆裝檢測硬件）；
2.故障考核*1 套；
3.配套實訓資料*1 套；
4.急停開關*1 套；
三、產品功能
1.支持給新能源車輛充電，采用國標 CC 和 CP 控制充電系統；
2.控制軟件終端實時顯示充電電壓、充電電流、充電電量、充電時間、 刷卡信息；
3.設備支持 NFC 射頻卡刷卡充電；
4.設備面板測試點支持電阻、電壓、波形、信號數據、頻率信號 測量；
5.設備面板支持充電樁拆裝實訓；
6.可采用香蕉頭導線進行線路連接拆裝訓練；
7.可設故障類型：斷路、對正短路、對負短路、信號串接、信號間短路；
四、技術指標
1.外形尺寸：(L)1500mm*(W)650mm*(H)1705mm；
2.設備接口：天線口、電源接口、網口；
3.測量數據類型：支持測量電壓、電流、電阻、頻率信號、波形數據、 CAN 總線；
4.滿足國標交流充電協議，支持給新能源車輛充電；
5.軟件連接方式：支持設備自身 wifi 熱點、支持連接指向網絡（如校 園局域網）、支持本地網線連接。
6.額定功率：3.3KW
7.額定電壓：AC220V±10%；
8.最大輸出電流：15A
五、實訓項目
充電樁準備工作與安全防護、充電樁元器件檢查與安裝、充電樁元器件線束檢查與連接、充電樁充電前檢查、充電樁充電檢測、 交流充電接口檢測、充電樁輸出接口故障檢修、充電樁輸入接口故障檢修、充電樁內部電路故障檢修充電樁通訊故障的檢修實驗實訓項目。
六、可設故障點內容
設置的故障點包含：
輸入總電源 L 線斷路故障；
輸入總電源 N 線斷路 故障；
內部功能模塊電源熔斷器 L 線斷路故障；
內部功能模塊電源熔 斷器 N 線斷路故障；
交流充電控制主板輸入熔斷器 L 線斷路故障；
交 流充電控制主板輸入熔斷器 N 線斷路故障；
交流充電控制主板輸入 L 線斷路故障；
交流充電控制主板輸入 N 線斷路故障；
防雷器 L 線斷路 故障；
防雷器 N 線斷路故障；
交流充電槍 N 線斷路故障；
交流充電槍 L 線斷路故障；
交流充電槍 PE 線斷路故障；
交流充電槍 CP 線斷路故障；
交流充電槍 CP 線搭鐵故障；
智能電表通訊 A+斷路故障；
智能電表通訊 A+對負短路故障；
智能電表通訊 A+對正短路故障；
智能電表通訊 B-斷 路故障；
智能電表通訊 B-對負短路故障；
智能電表通訊 B-對正短路故障；
智能電表通訊 A+/B-短路故障；
智能電表通訊 A+/B-串接故障；
NFC 讀卡器通訊 Tx 斷路故障；
NFC 讀卡器通訊 Tx 對負短路故障；
NFC 讀卡 器通訊 Tx 對正短路故障；
NFC 讀卡器通訊 Rx 斷路故障；
NFC 讀卡器通 訊 Rx 對負短路故障；
NFC 讀卡器通訊 Rx 對正短路故障；
NFC 讀卡器通 訊 Tx/Rx 短路故障；
NFC 讀卡器通訊 Tx/Rx 串接故障；
智能電表 V+斷 路故障；
智能電表 V-斷路故障；
NFC 讀卡器 V+斷路故障；
NFC 讀卡器 V-斷路故障。
七.充電樁拆裝虛擬仿真教學軟件（★現場提供演示）
1、以直流充電樁為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現電池原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、仿真教學功能：可對充電樁進行解剖透視觀察、可觀察充電過程等，通過平面動畫技術展示刷卡充電、充電結算時的完整過程.
虛擬拆裝教學功能： 學生在分解和裝配充電樁必須按照科學的順序進行操作，有助于規范學生的實操標準。
4、結構認知功能：可對充電樁內部各部件進行專業術語標識，鼠標單擊零部件，真人朗讀零部件名稱�？扇我饪刂铺摂M現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
