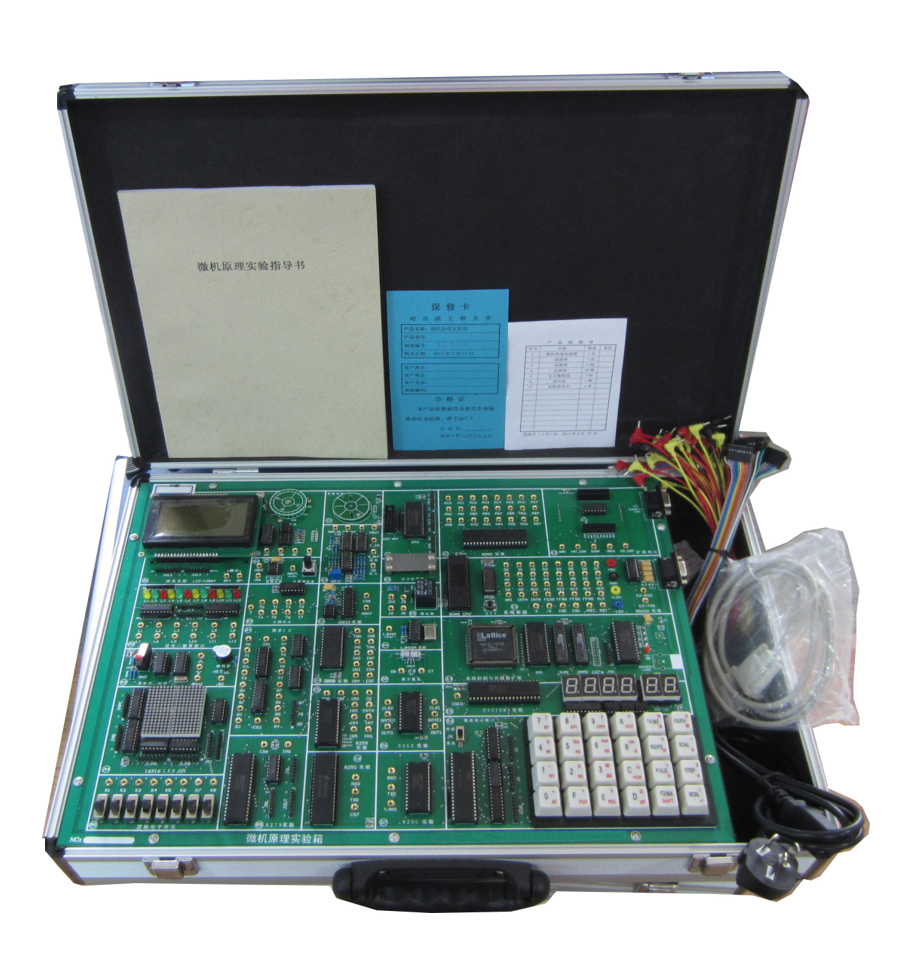

DB-90PCL 微機原理與接口實驗儀

一、系統簡介
微機原理與接口實驗儀是《微機控制技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以微機實驗指導書實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學�？梢詮男枰霭l(fā)，選配擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成：
·硬件：
（1）微機系統擴展： CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式。
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（4）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
·軟件：
系統配置Win7/10等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。
（4）必備的測量儀器：配有雙通道虛擬示波器測量卡。
四、實驗項目
軟件實驗：
（1）二進制多位加法實驗    （2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼   （4）十進制數的BCD碼相減運算
（5）內存清零實驗     （6）數碼顯示實驗
（7）求最大數和最小數    （8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗      （2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）     （4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）    （6）定時器/計數器實驗
（7）8259單級中斷控制器實驗 （8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）   （10）小直流電機調速實驗；
（11）步進電機控制      （12）繼電器控制
（13）存貯器讀寫實驗     （14）電子琴實驗
（15）簡單I/O口擴展實驗   （16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗 18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗   （20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗     （22）溫度測量實驗
（23）壓力測量實驗
