DBQ-27 機電傳動控制綜合實驗臺

一、產品概況：

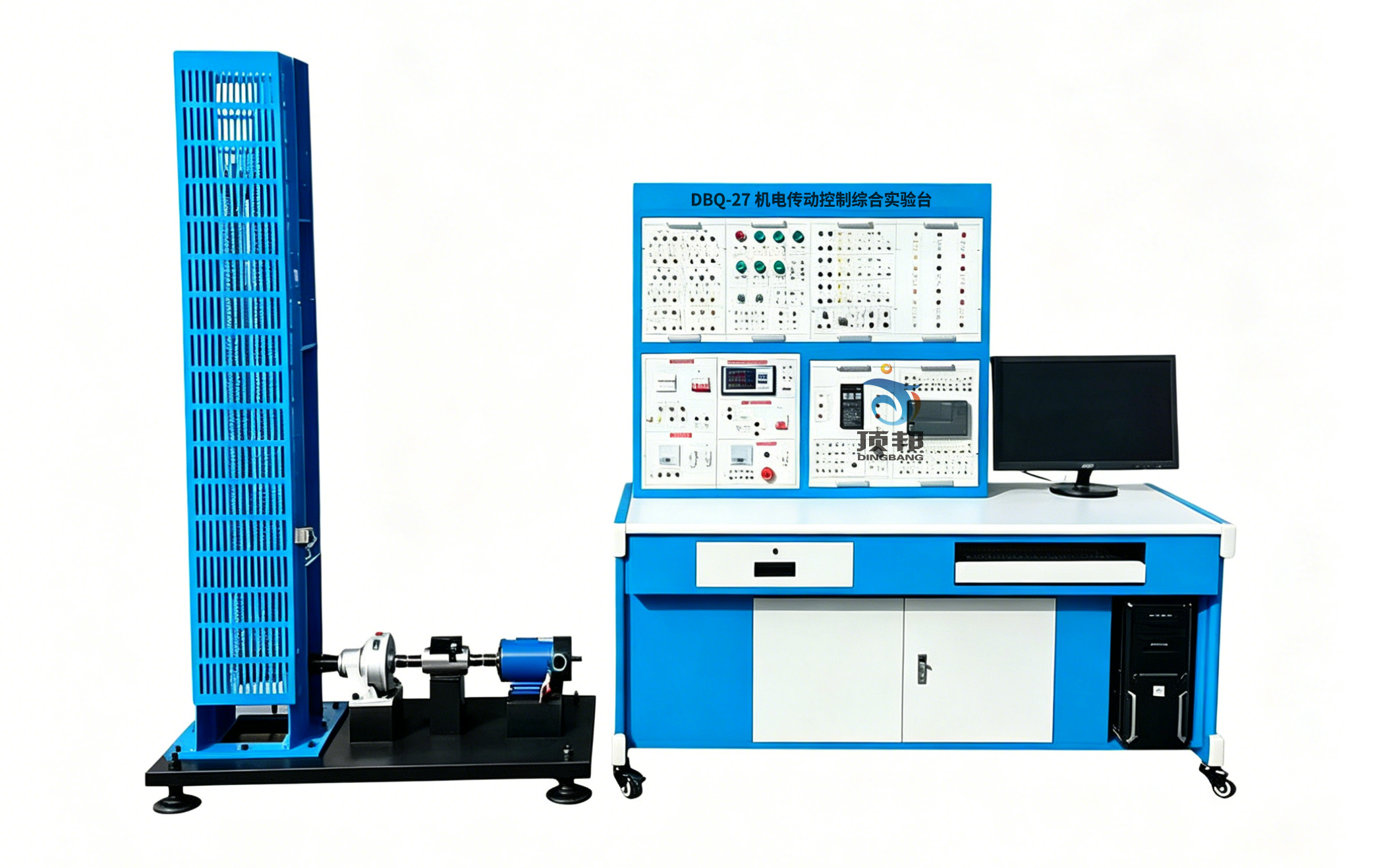

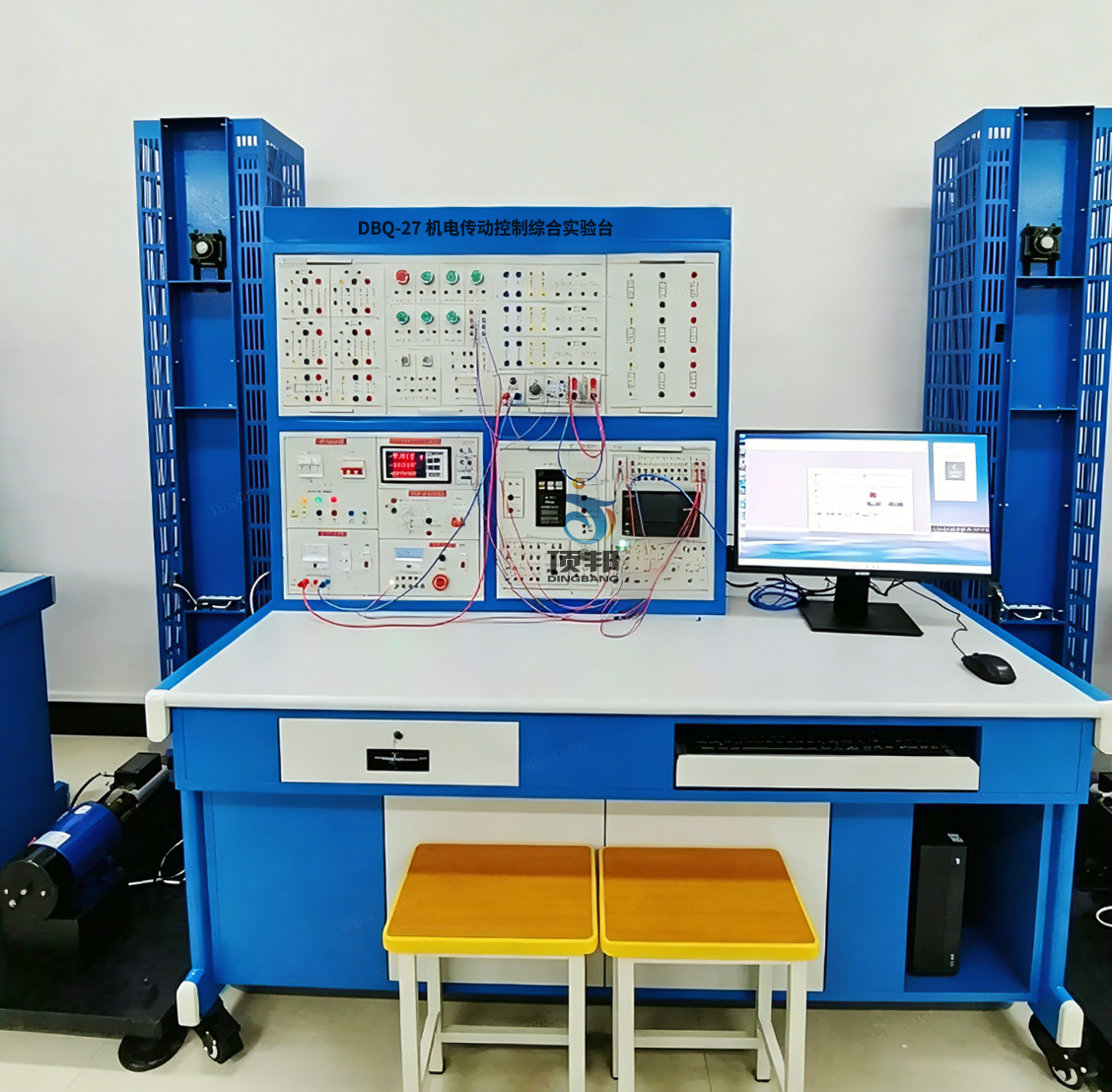

DBQ-27機電傳動控制綜合實驗臺主要用于機電類專業的教學與實驗。由左側的機械傳動裝置（包含立柱、鏈條、聯軸器、減速機、扭矩傳感器等）和右側的控制實驗臺（集成了控制面板、儀表、PLC、變頻器、調速器、計算機等）組成。用于職業院校、高等院校的機電工程、自動化等專業的實驗室，用于理論教學的實踐驗證和技能訓練。機電傳動控制綜合實驗臺可開展機電傳動系統的控制、調速、故障診斷等多種實驗，幫助學生掌握機電一體化技術中的傳動與控制原理，提升實踐操作和系統設計能力。
二、技術參數：
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量：＜1.5KVA
4、操作臺外形尺寸：1650×700×1700mm（±5％）
5、負載傳動裝置:1200×600×500mm
6、傳動架：高2000mm
三、實驗項目
1、了解機電傳動元件結構及工作原理
2、交、直流電機的特性測試
3、交、直流電機的繼電器控制實驗
4、交、直流電機的PLC控制實驗
四、實驗內容
1、交流電機的實驗
（1）交流電機時間控制定子串電阻啟動實驗
（2）交流電機變電壓起動實驗
（3）交流電機點動/自動控制實驗
（4）交流電機循環工作回原點實驗
（5）交流電機Y-△降壓起動實驗
（6）交流電機反接制動實驗
（7）交流電機電流控制定子串電阻啟動實驗
（8）交流電機能耗制動實驗
（9）交流電機正反轉控制實驗
（10）交流電機變頻調速實驗
（11）交流電機變頻制動實驗
2、直流電機的實驗
（1）直流電機正反轉實驗
（2）直流電機串電阻啟動實驗
（3）直流電機降壓?jiǎn)?dòng)實驗
（4）直流電機變電阻調速實驗
（5）直流電機變電壓調速實驗
（6）直流電機能耗制動實驗
（7）直流電機電源反接實驗
（8）直流電機倒拉反接制
（9）交流電機循環工作回原點實驗
動實驗
3、PLC可編程控制器實驗(擴展實驗)
（1）數字量實驗
（2）模擬量實驗
4、PLC機械傳動實驗
（1）PLC控制交流電機點動/自鎖控制實驗
（2）PLC控制交流電機正反轉實驗
（3）PLC控制交流電機實驗Y-△降壓起動實驗
五、性能及特點
1、系統直觀顯示機電傳動與控制的全過程，其傳動臺架與生產實際具有相似性。
2、該實驗臺有兩種控制方式：一種是繼電器控制方式，它能使學生掌握傳統的繼電器控制方式，熟悉繼電器等器件原理及硬件接線；另一種是PLC控制方式，此方式接線簡單，能大大縮短實驗準備的時間，適用于只重視實驗結果曲線的情況
3、該實驗臺具有實時測試轉矩，轉速，輸出功率測試功能。
4、該實驗臺的PLC實驗部分(擴展部分)集可編程邏輯控制器、編程軟件、模擬量控制實驗板于一體，可完成PLC的基本指令實驗、開關量實驗、模擬量實驗、通信等實驗，實驗內容豐富
5、該實驗臺的扭矩轉速傳感器是屬高精密類器件，可拓寬學習者眼界。

名稱	主要技術參數
交流電機	0.75KW	380V（△）	轉速：910r/min
直流電機	0.75KW	220V	轉速：1500r/min
變頻器	0.75KW	380V	輸出頻率：0.1～400Hz
扭矩轉速傳感器	20N.m	±15VDC～24VDC	轉 速：3000r/min
轉矩，轉速，輸出機械功率測試儀	配套扭矩傳感器帶有模擬量輸出	三顯表帶有485通信口
PLC模塊	西門子S7-200SMART CPU ST40	A/D模塊EM AM03
